센서 지그

작성자 관리자 날짜 2023-01-26 11:31:47 조회수 437

기계 / 산업
♦ 용  도 : 센서 지그
♦ 제조방식 : 3D프린팅(SLA), ABS-like
♦ 중점사항 : NC가공이 어려운 지그 제작

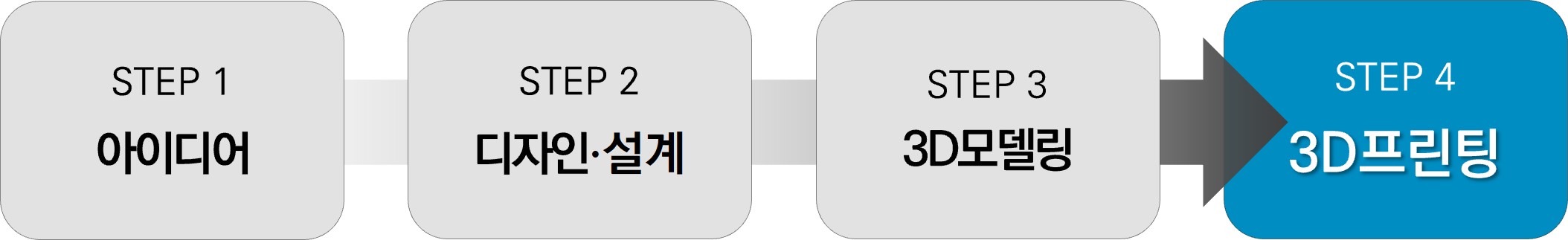

♦ 프로세스




최종 제품



산업 현장에서 사용될 센서 지그의 시제품을 2종 제작했습니다.
본 시제품은 센서의 원활한 조립이 가능한지 설계 확인을 위해 제작되었습니다.







3D프린팅 지그 제작

지그는 이번 사례처럼 센서와 같은 부품이나 기기의 자리를 잡아주기 위한 부품입니다.
어떤 기계에 사용하느냐에 따라 그 모양이 모두 다르고,
상황에 따라 NC가공으로 제작할 수 없는 복잡한 형상이 필요하기도 합니다.
이때 NC가공과 비교했을 때 제작 형상이 넓고, 비용이 저렴한 3D프린팅을 활용하면 더 쉽고 빠르게 제작이 가능합니다.



1) 지그 ①

본 지그는 두 개의 부품이 한 쌍이 되어 결합하는 형태입니다.

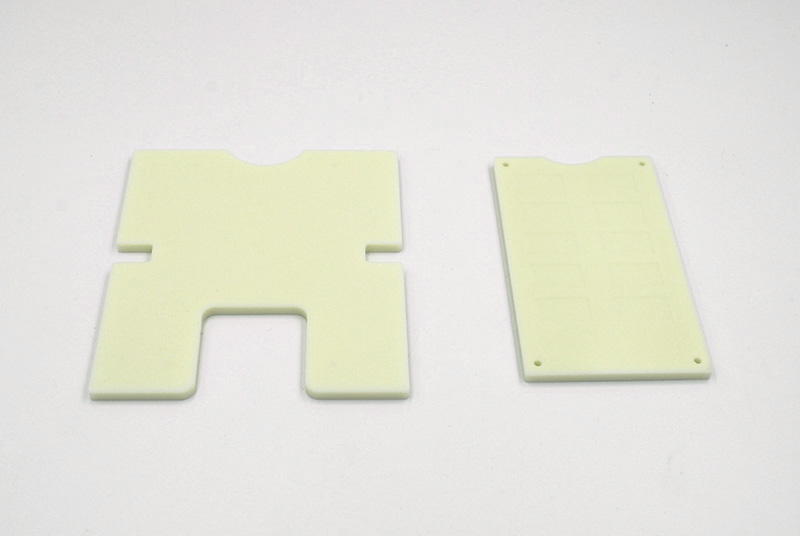

지그 ①

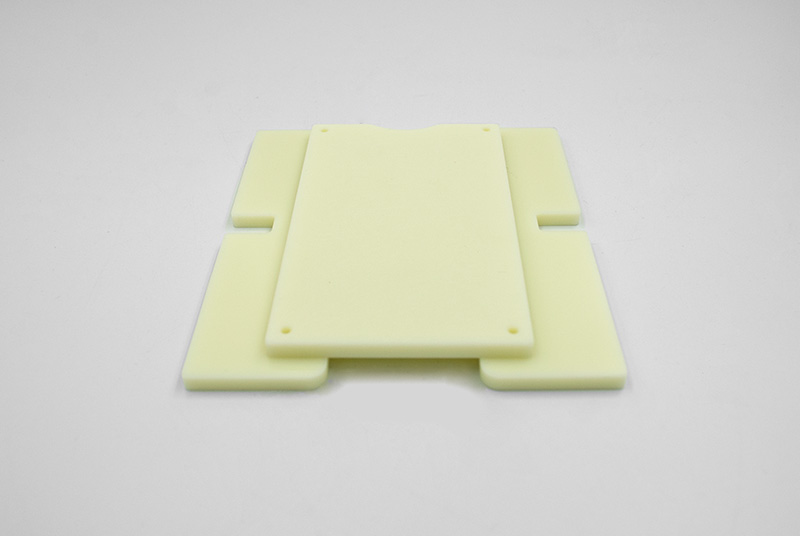

(좌) 결합 전 / (우) 결합 모습 예시



본 지그는 1mm가 되지 않는 얇은 홈이 설계되어 있어 정교한 출력이 필요했습니다.
이에 고품질, 고해상도 출력이 가능한 ABS-like 소재를 사용하여 3D프린팅을 진행했습니다.

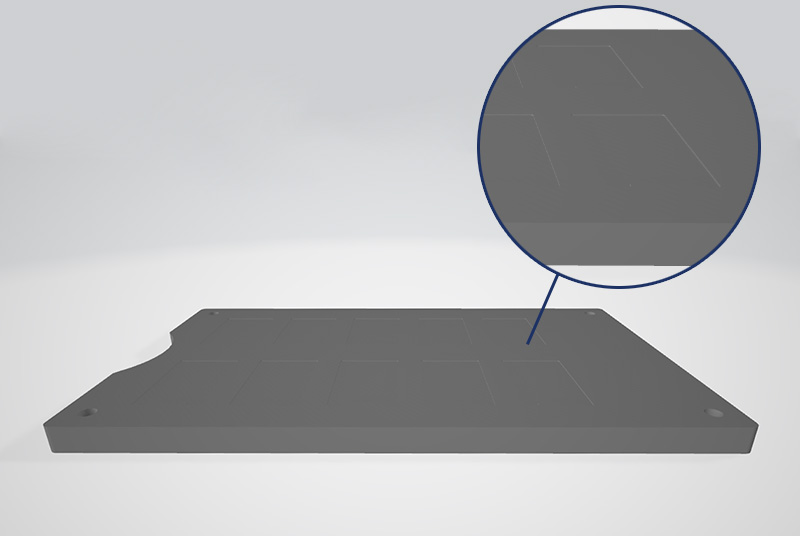

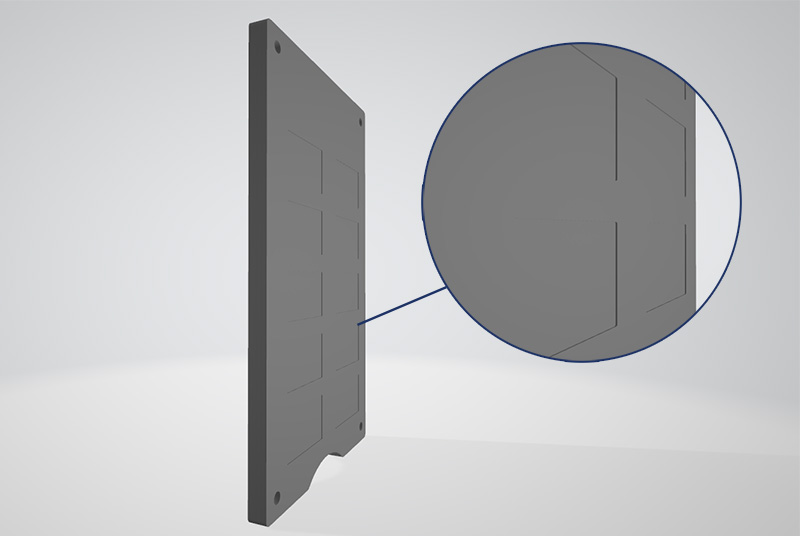

부품 표면의 얕은 홈 설계



2) 지그 ②

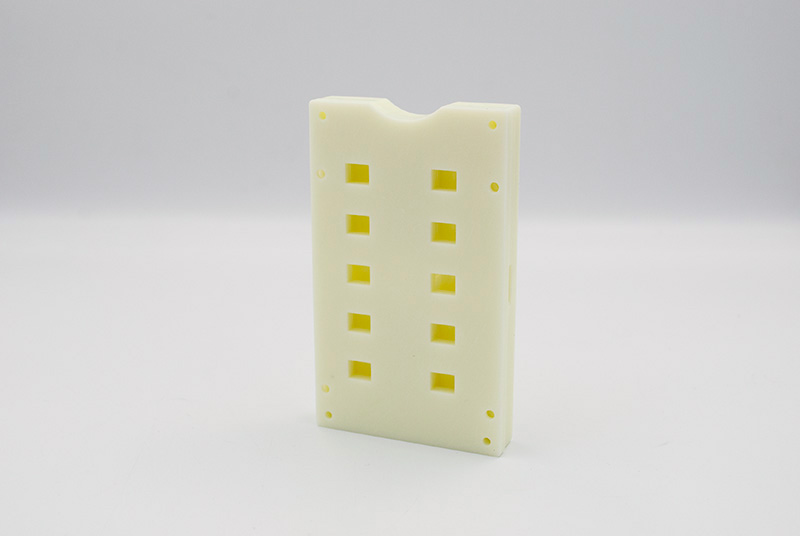

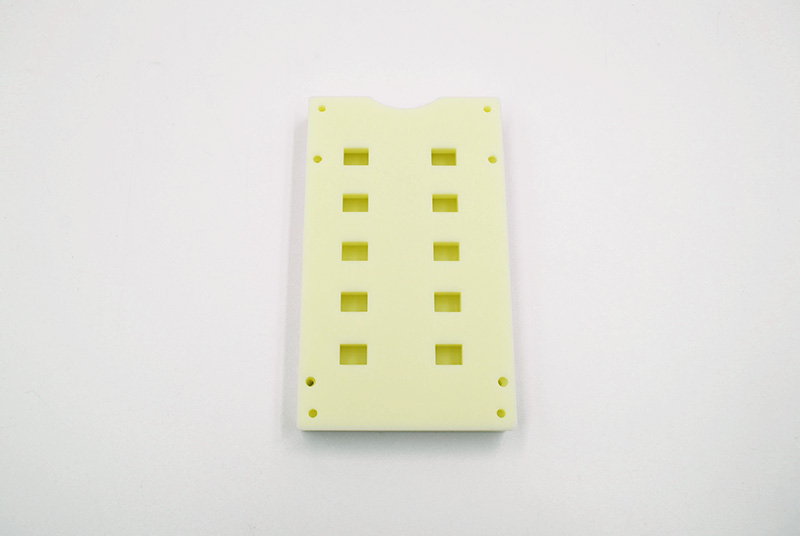

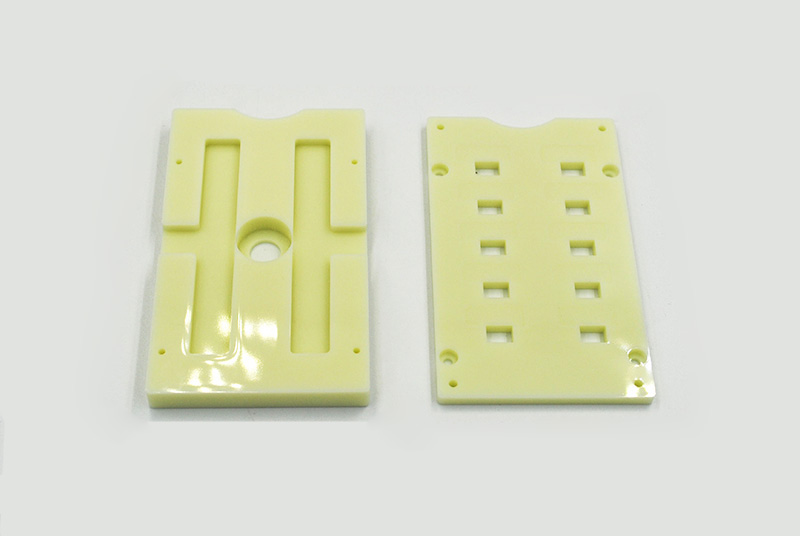

지그 ②

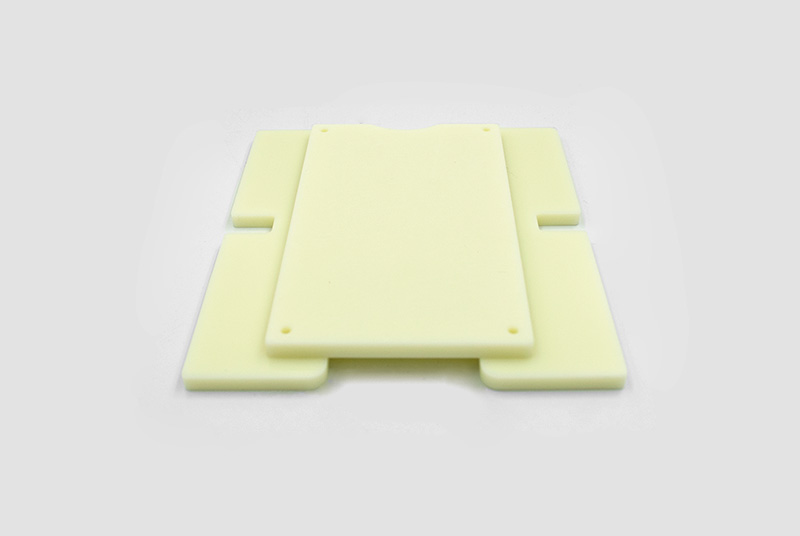

결합 전 / 결합 모습 예시

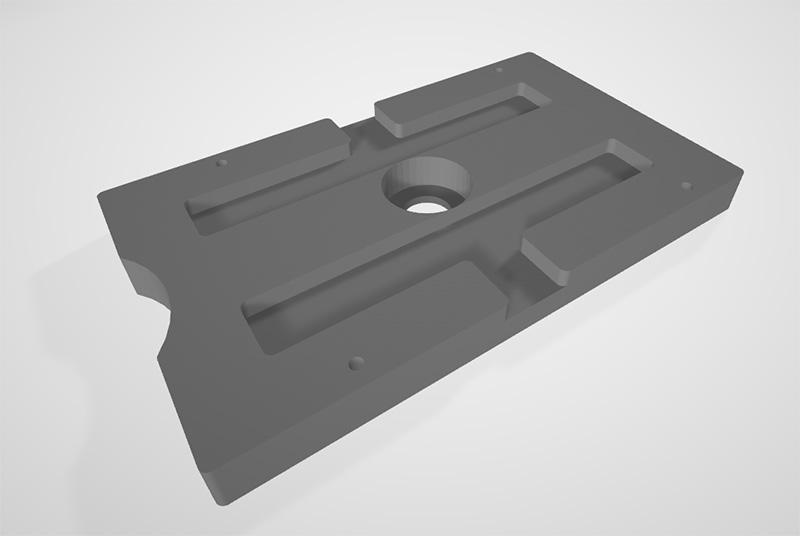

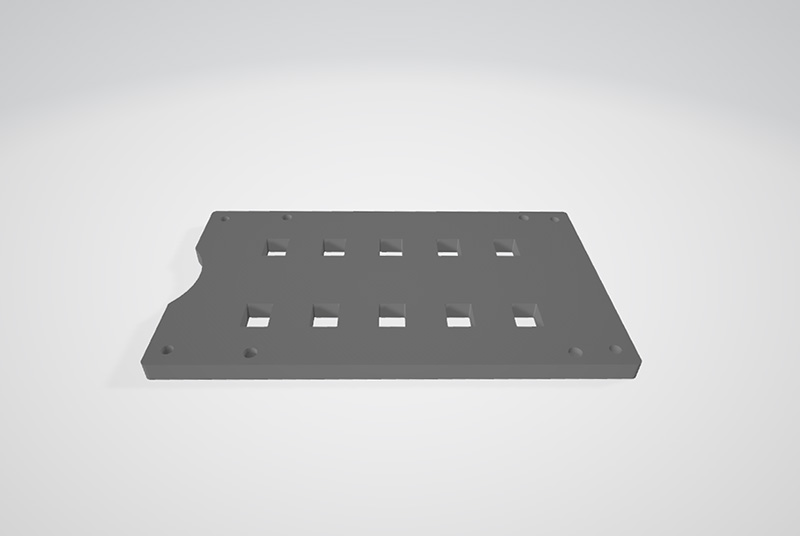

지그 ② 부품 모델링



본 지그는 센서 조립을 위해 상판에는 여러 개의 칸이 나뉘어져 있고, 하판에는 깊은 홈이 있는 구조였습니다.
결합을 위해 상판과 하판의 같은 위치에 여러 개의 구멍이 필요했습니다.

센서 조립을 위해 뚫린 구멍이 많고, 센서를 위치시키기 위한 얕고 깊은 홈이 있다는 게 특징입니다.
이러한 사례는 가공이 필요한 부분이 많기 때문에 NC가공을 진행할 시 시간과 비용이 크게 증가할 수 있습니다.
이번 사례는 정교한 출력으로 설계 확인이 용이한 레진 3D프린팅을 활용하여 시간과 비용을 절감할 수 있었습니다.






마치며

정교한 가공이 필요한 부품도 고품질의 3D프린팅을 통해 제작이 가능했습니다.
본 제품은 센서 조립 테스트에 활용될 예정입니다.

한양3D팩토리는 경험을 바탕으로 전문적인 설계와 3D프린팅 솔루션을 제공하고 있습니다.
홈페이지 우측 상단이나 아래 배너에서    제작문의    버튼을 누르시면, 빠른 문의 가능합니다.
