한전 케이블타워 모형

작성자 관리자 날짜 2022-11-16 15:51:42 조회수 562

가전 / 소품
♦ 용  도 : 한국전력공사 케이블타워 모형
♦ 제조방식 : 3D프린팅(SLS), PA12
♦ 중점사항 : 실물과 동일한 모형 제작

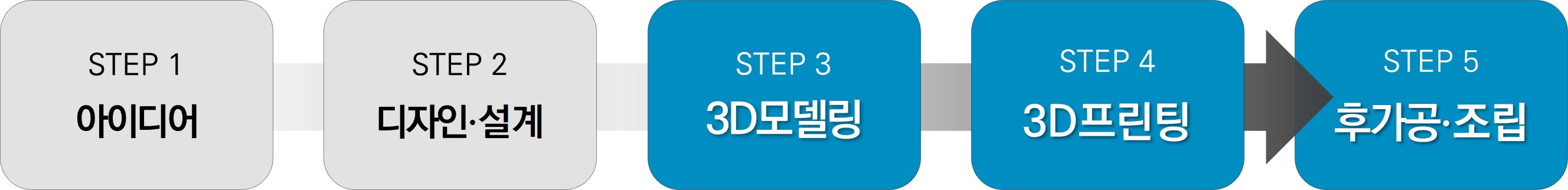

♦ 프로세스

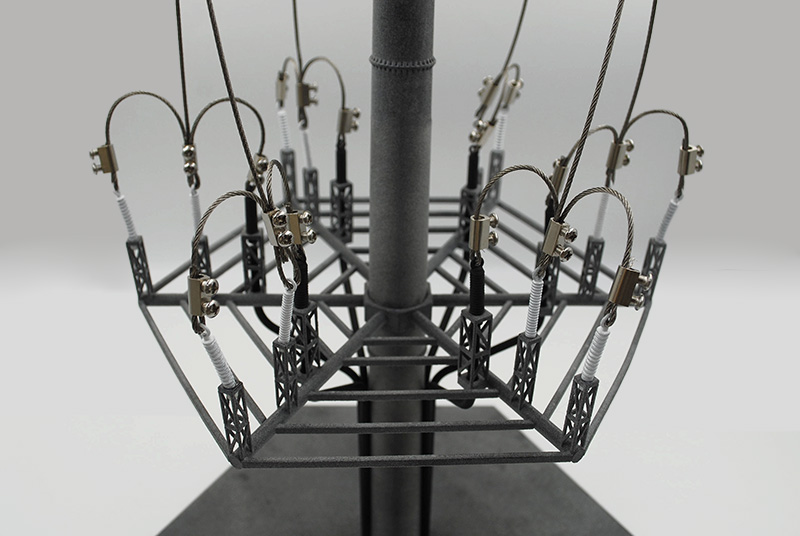

최종 제품

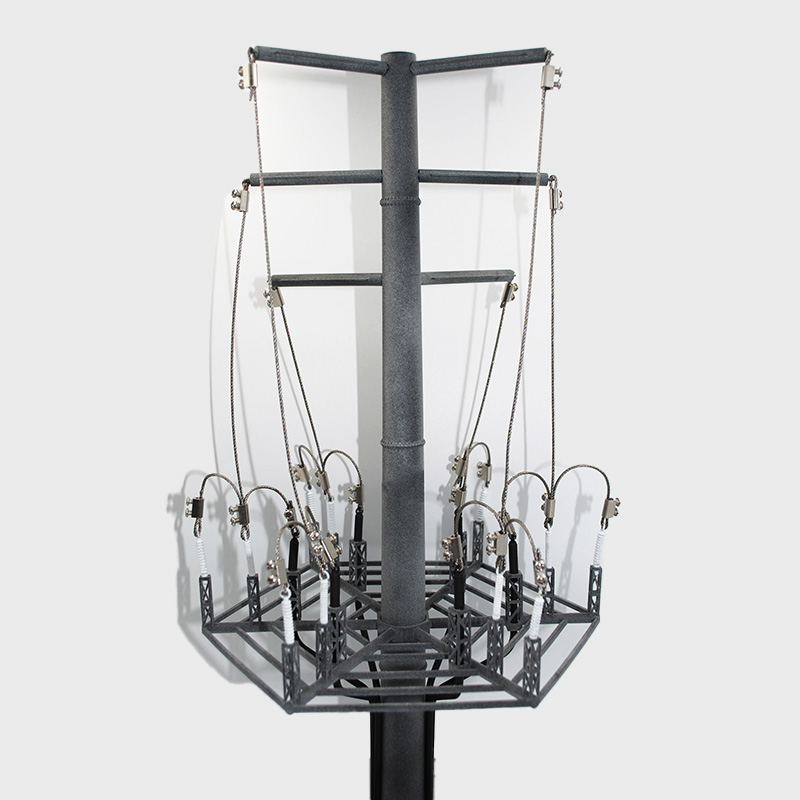

케이블타워 모형 최종 완성



한국전력공사의 의뢰를 받아 ‘케이블타워 모형’을 제작했습니다.
본 모형은 한국전력공사의 실제 케이블 타워와 동일한 형상으로 제작되었습니다.
3D모델링부터 3D프린팅, 이후 후가공까지 진행하여 완성했습니다.






제작 과정

1) 도면 기반의 3D모델링

본 모형은 의뢰 기업에서 제공한 도면과 실물 사진을 기반으로 3D모델링을 진행했습니다.
2D도면이 있었기 때문에 3D모델링은 비교적 빠르게 제작할 수 있었습니다.

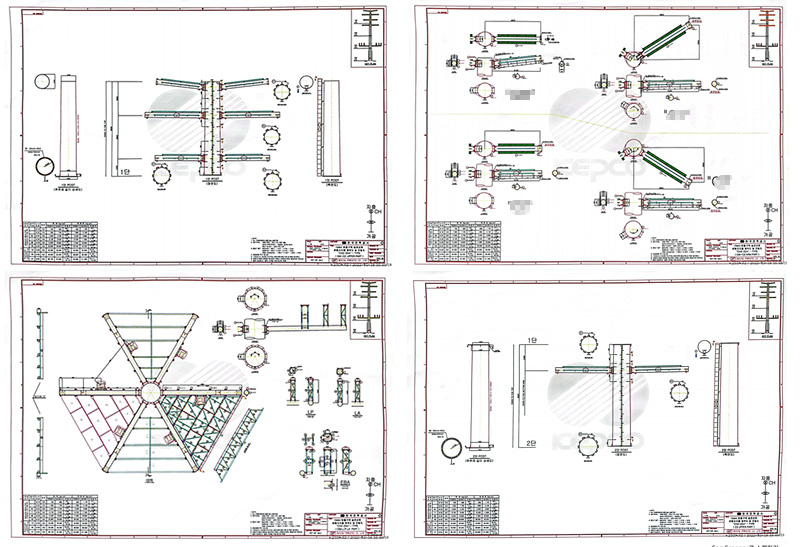

모형 도면


도면 확인 후 출력 시 안정적인 출력이 어려운 부분은 의뢰 기업과 논의 후 확대, 수정했습니다.
실물 케이블타워와 동일하게 만들어야 했기 때문에 형상은 유지하면서 두께를 수정하는 방향으로 진행했습니다.


최종 3D모델링은 각 파트를 따로 출력하여 조립할 수 있는 형상으로 완성되었습니다.

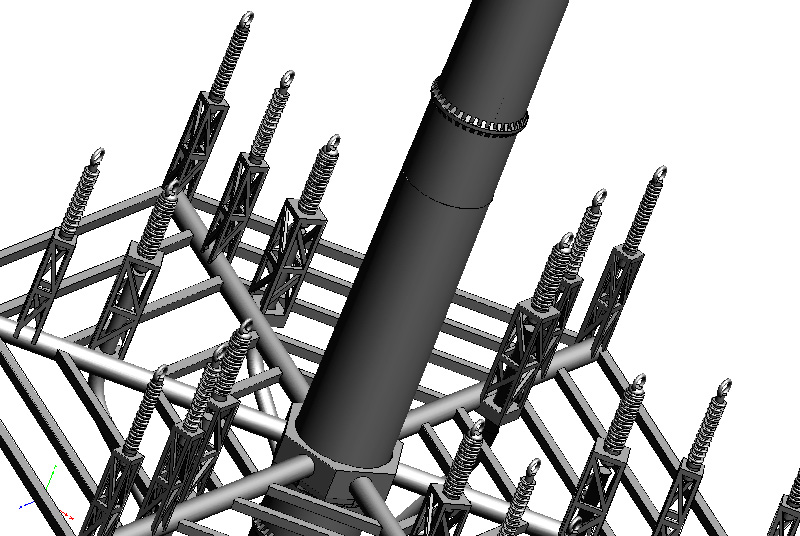

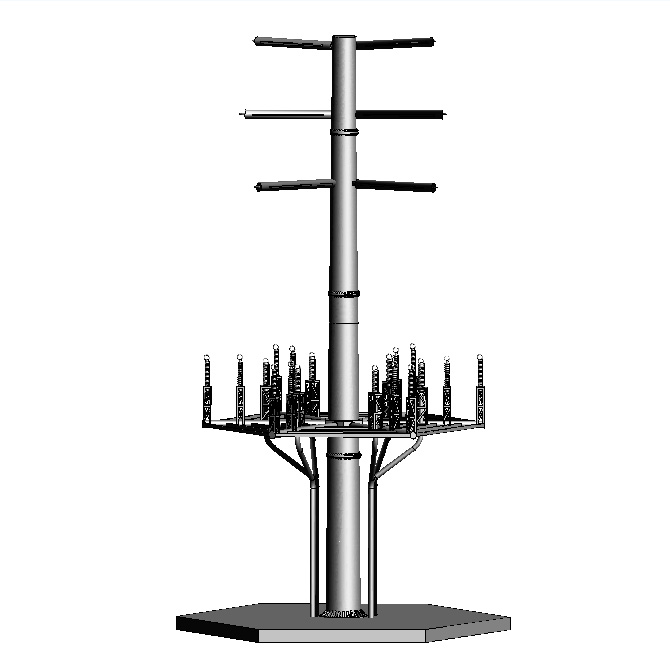

케이블타워 3D모델링




2) 3D프린팅

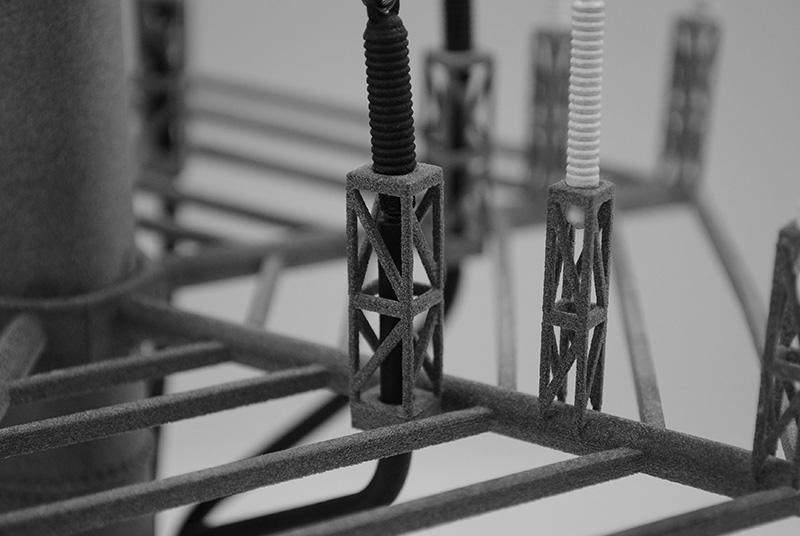

정밀 출력 파트


본 모형은 두께가 얇은 파트가 많기 때문에 정밀한 출력이 가능하고 내구성이 좋은 SLS 방식의 PA12 소재로 제작했습니다.
정밀하게 출력된 출력 퀄리티를 사진에서 확인하실 수 있습니다.

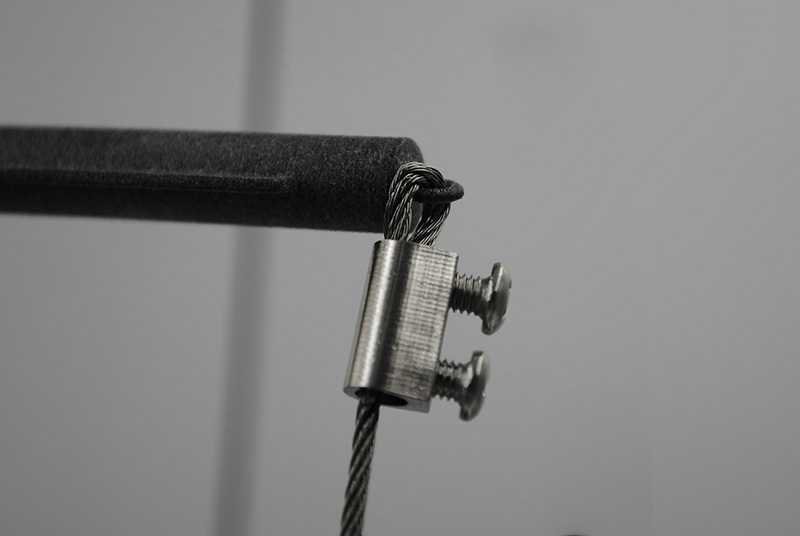

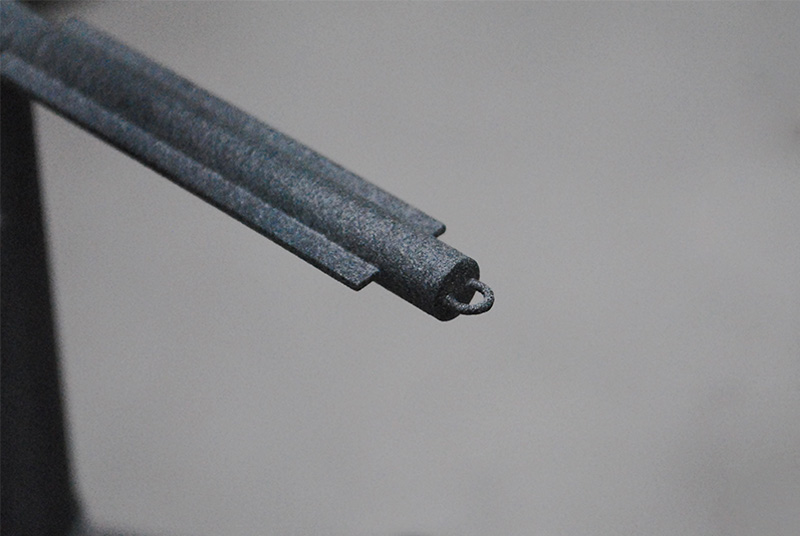

케이블 연결부



모형에서 가장 얇은 부분인 케이블 연결부입니다.
얇은 링 모양의 연결부도 안정적으로 출력되었습니다.




3) 후가공, 조립

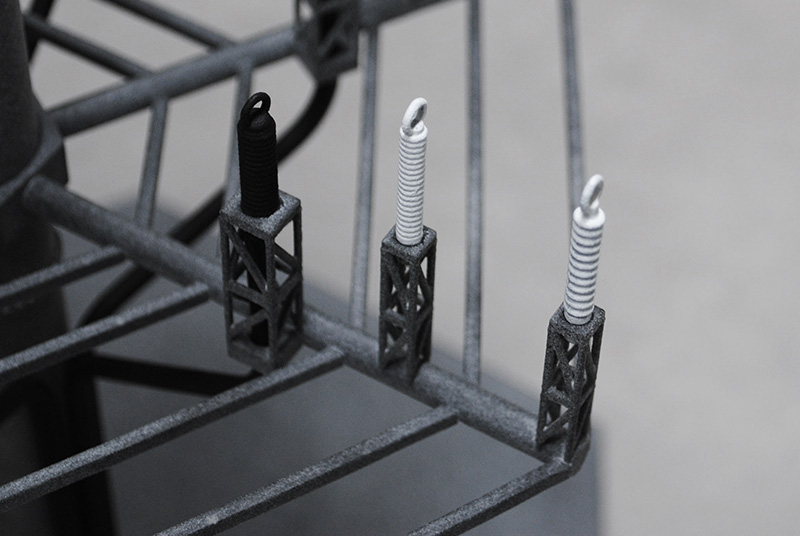

후가공 진행 부품


모든 부품은 PA12 소재로 출력 후 의뢰 기업의 요청에 따라 일부분에만 색을 더하는 후가공을 진행했습니다.
일부는 그라파이팅 처리를 통해 검은색으로, 일부는 컬러 도색을 통해 흰색으로 구현했습니다.




몸체-부품 조립

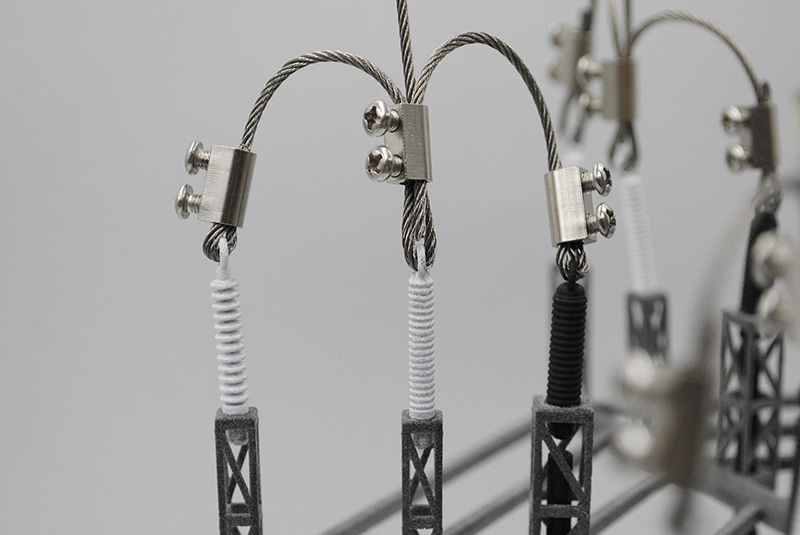

도색한 부품을 케이블타워 뼈대에 조립한 후, 와이어와 나사를 이용해 케이블을 구현했습니다.
모형에서 케이블의 역할을 했던 와이어의 경우 초기에는 철사로 제작 예정이었으나,
제작 과정 중 의뢰 기업의 요청에 따라 기성품 와이어로 변경하였습니다.



최종 제품

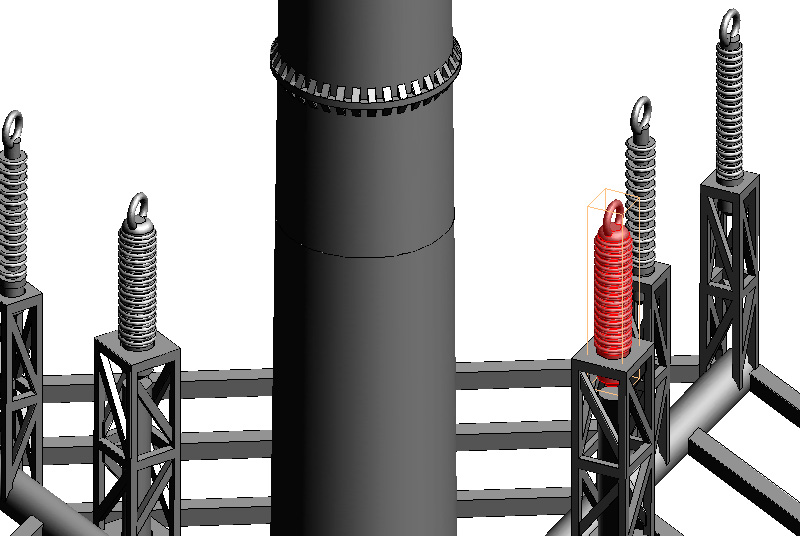

3D모델링

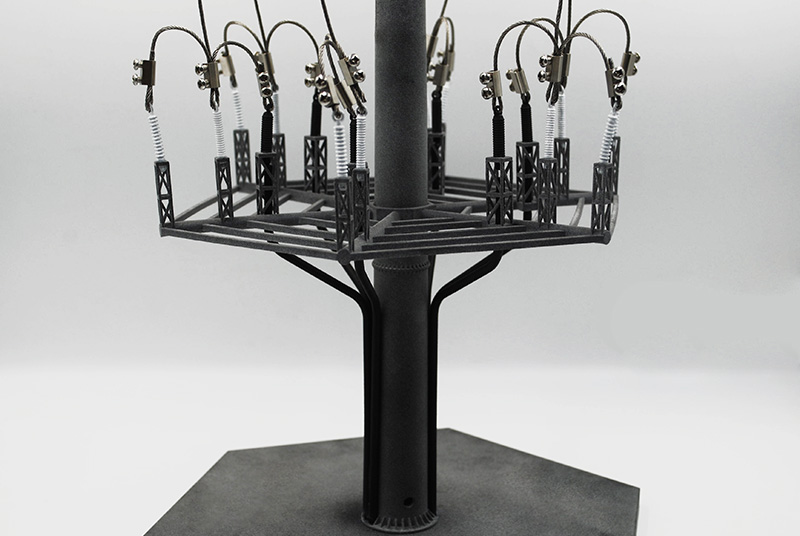

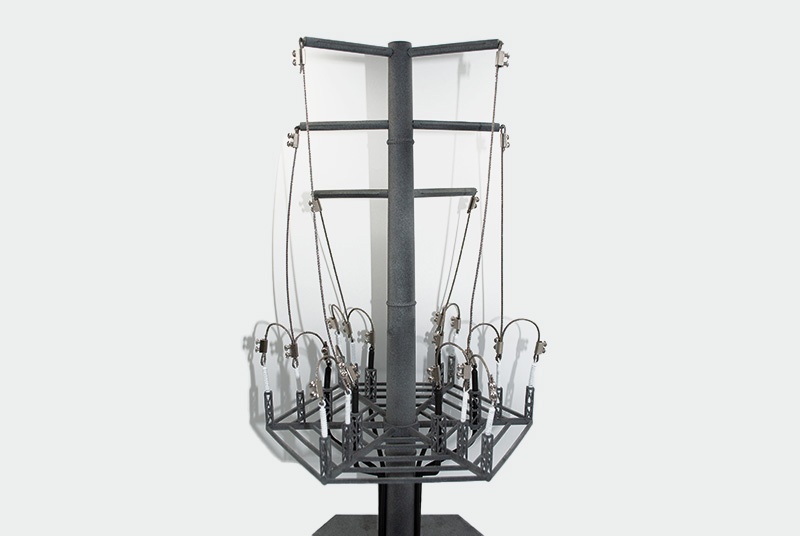

최종 완성 제품




최종 완성된 모형입니다.
본 모형은 2D도면을 기반으로 설계하여 제작 기간을 대폭 절감할 수 있었습니다.



마치며

본 제품은 3D모델링 제작부터 최종 조립까지 한양3D팩토리에서 진행했습니다.
의뢰 기업과의 원활한 소통 하에 짧은 기간 안에 완성도 높은 모형을 제작할 수 있었습니다.

한양3D팩토리는 설계부터 양산까지 원스톱 솔루션이 가능하여 제품에 대한 최적의 솔루션을 드리고 있습니다.
