최종 제품

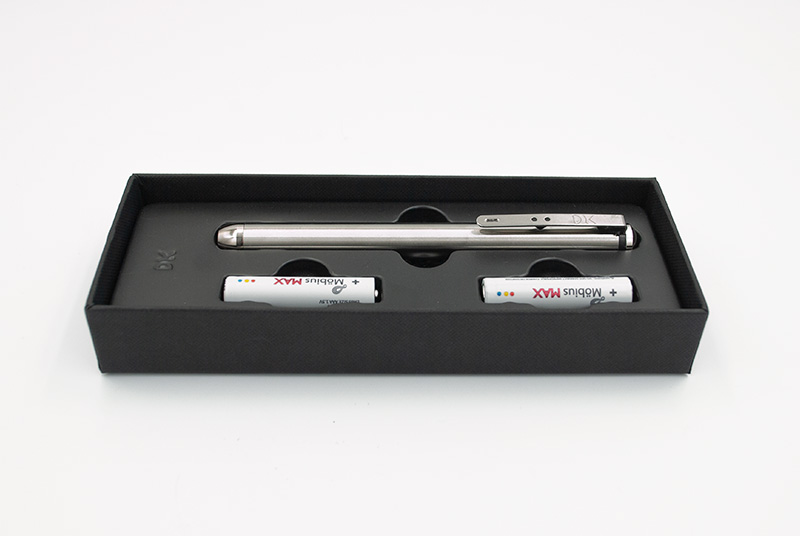

닥터 펜슬 최종 제품

반려견을 위한 ‘휴대용 살균기’(이하 닥터 펜슬)을 개발, 양산했습니다.
닥터펜슬은 UV 광선으로 반려견의 귀 안쪽을 살균할 수 있는 제품입니다.
사출 양산 진행하여 총 5000set 양산하였습니다.

본 제품은 기업 ‘디알케이’의 의뢰를 받아, 한양3D팩토리에서 아이디어 단계부터 착수하여 양산을 마친 제품입니다.

반려동물을 위한 휴대용 살균기

반려동물과 생활하는 가구가 많아지면서 반려동물용 제품의 수요도 함께 증가하고 있습니다.
그중에서도 반려동물의 건강을 위한 소비가 점점 증가하고 있습니다.
특히 반려견의 경우 산책이나 배변활동을 위해 자주 외출이 이루어져 질병 감염에 쉽게 노출되는 편입니다.
그렇다 보니 반려견을 케어하다보면 좀 더 쉽게, 수시로 관리해 줄 수 있는 제품의 필요성을 느끼게 됩니다.

닥터 펜슬은 이러한 니즈를 반영하여 반려견의 피부를 수시로, 또 쉽게 살균해줄 수 있도록 개발한 휴대용 살균기입니다.

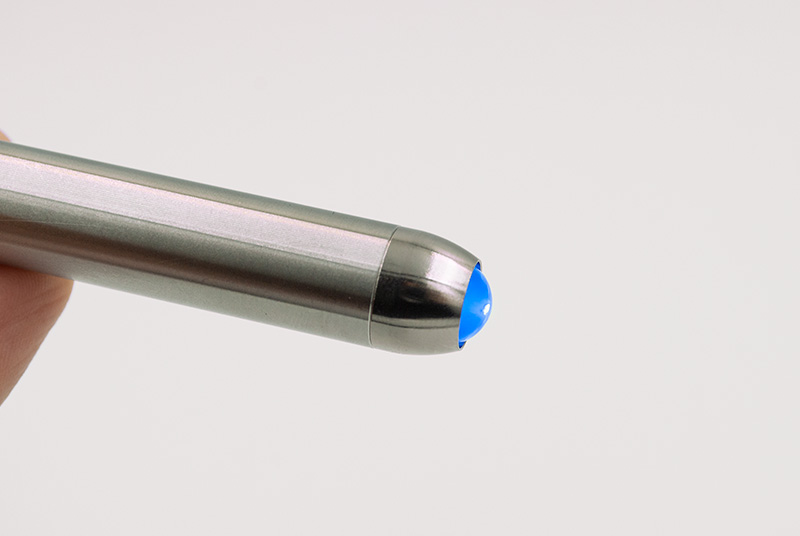

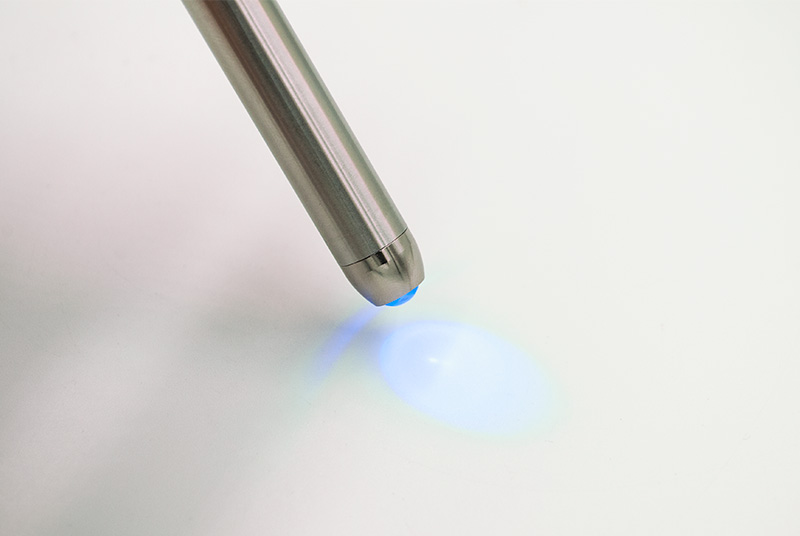

제품 작동 모습

본 제품은 곰팡이균인 ‘말라세치아’를 살균하는 UV 광선을 사용합니다.
말라세치아는 평소 정상 피부에도 존재하지만, 균종이 과증식했을 경우 심한 가려움과 염증을 일으키는 곰팡이균입니다.
귀 내부가 습해지거나 알러지, 면역력 저하 등 일상적인 사유로 과증식이 일어나기 때문에,
매번 동물 병원에 내원하여 화학적 약품으로 관리하는 것은 비용적, 시간적으로 어려움이 큽니다.

닥터펜슬은 이와 같은 상황에서 더 쉽고 일상적으로 반려견 케어가 가능하도록 개발된 제품입니다.
귀 내부에 닥터펜슬 광선을 쬐여주면 균 증식을 예방할 수 있습니다.

제작 과정

본 제품은 부품별로 금속 CNC와 ABS, 우레탄 소재를 이용한 금형 사출 등 가장 적절한 방법을 복합적으로 사용했습니다.

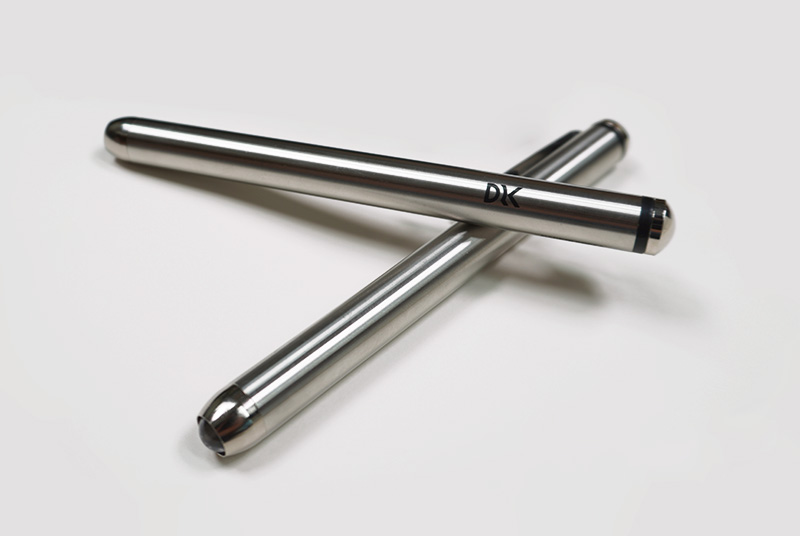

CNC

제품의 긴 몸체부는 CNC 가공 후 도금하여 마무리했습니다.
소재는 황동으로 제작하여 내구성을 높였고, 손에 쥐었을 때 너무 가볍지 않은, 안정감 있는 무게로 제작했습니다.

금형 사출

CNC외의 부품은 기성품을 사용하거나 금형 사출을 통해 양산했습니다.

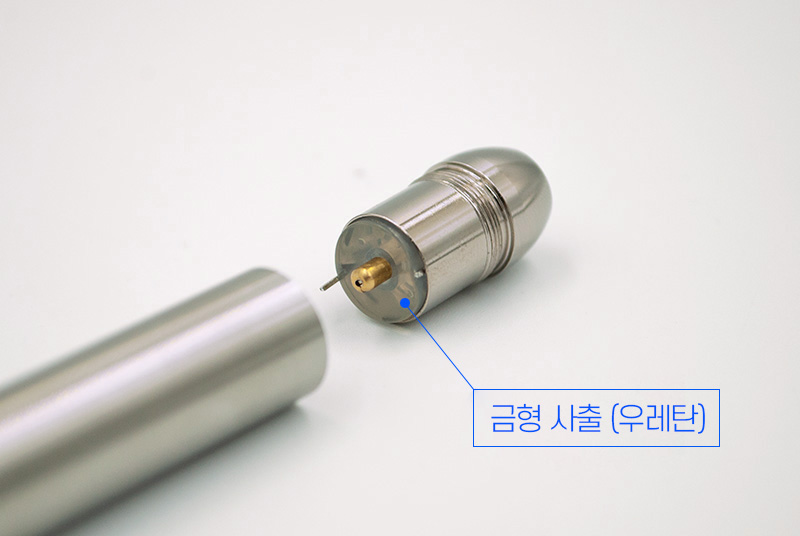

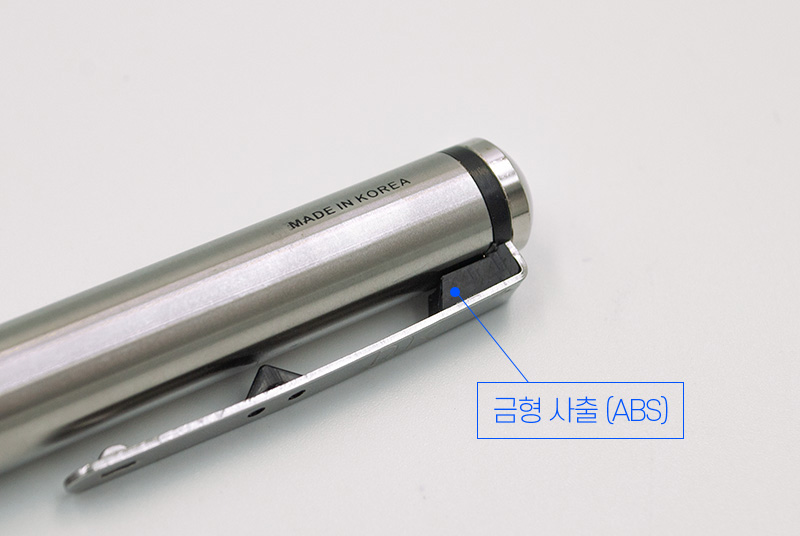

금형 사출 부품

위 사진에서 금형으로 사출한 2가지 부품을 확인하실 수 있습니다.
재료는 ABS 플라스틱과 우레탄으로, 부품에 적합한 소재를 선정하여 사용했습니다.

제품 조립

양산한 제품의 조립을 진행했습니다.

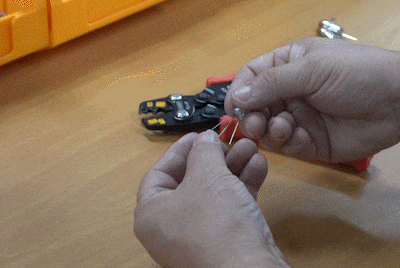

UV 광선이 나오는 전구부 조립 모습입니다.

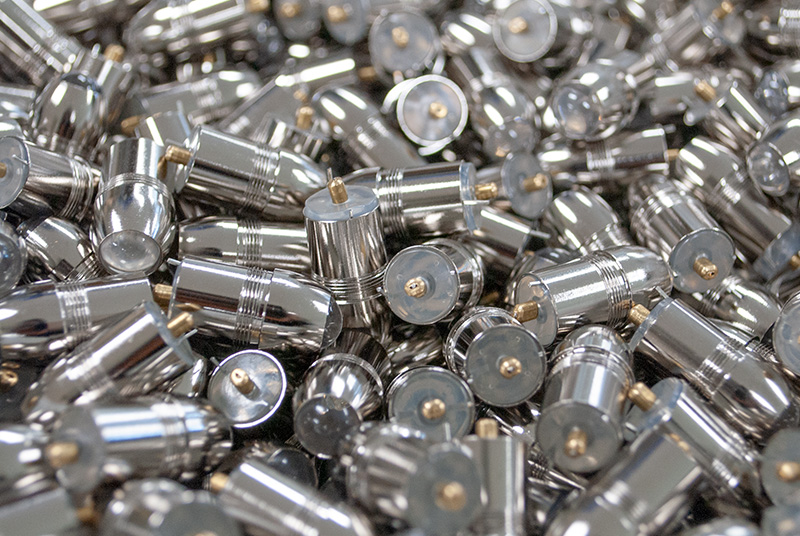

	전구부 조립

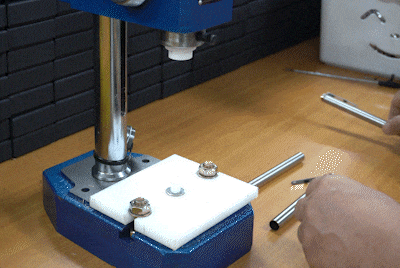

스위치를 작동할 수 있는 클립 파트와 몸체부를 조립하는 모습입니다.
	클립-몸체부 조립

양산 완료

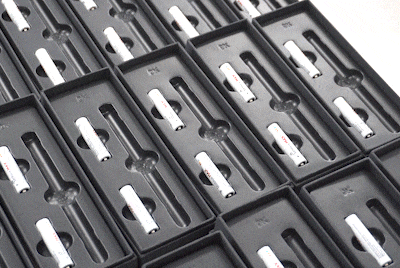

전구부-몸체부-클립 파트를 모두 조립한 후 패키징을 진행합니다.

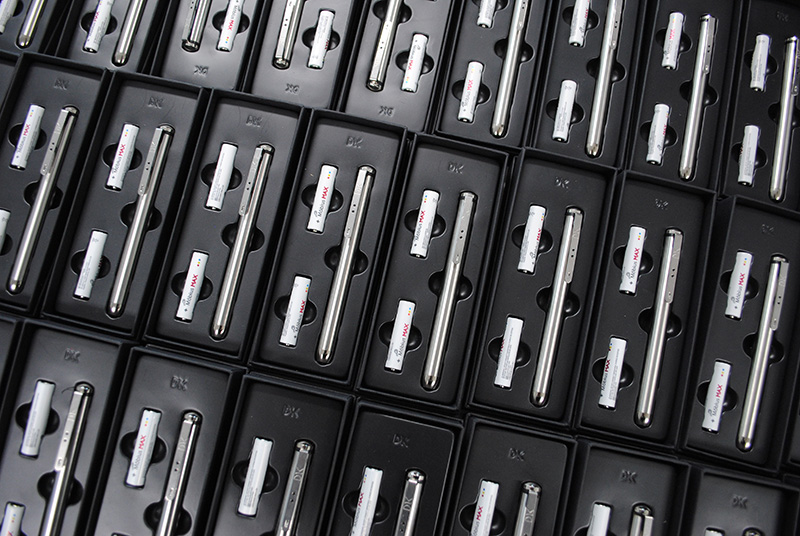

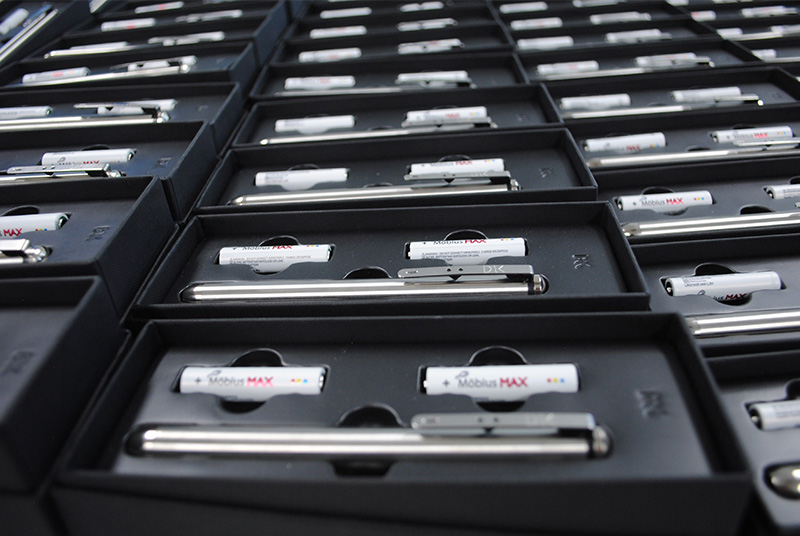

	제품 패키징

패키징까지 완료된 최종 제품 모습입니다.
닥터 펜슬은 총 5000set를 양산, 유통 및 상용화에 성공했습니다.

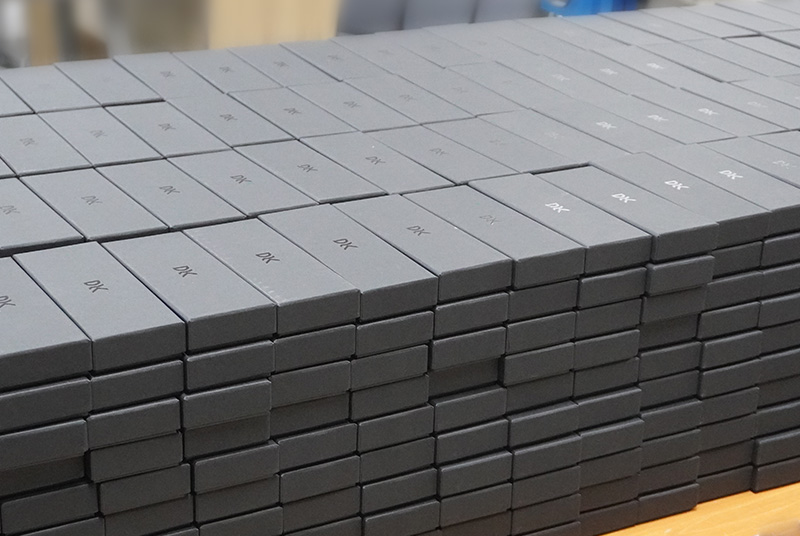

패키징 완료 모습

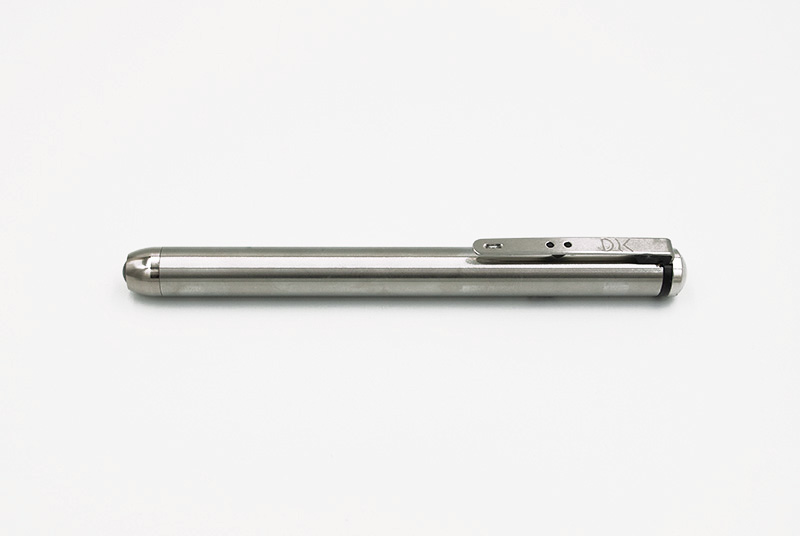

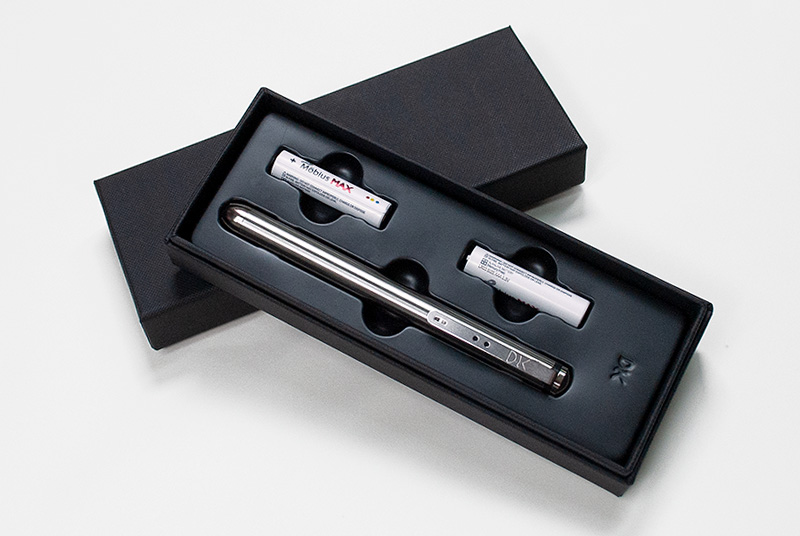

최종 제품


완성된 닥터 펜슬입니다.
일반적인 펜과 비슷한 사이즈와 모양새의 닥터펜슬은 간편하고 안정감있게 사용이 가능합니다.
눈과 같이 UV광이 닿으면 안되는 부위에 노출되지 않도록 클립과 몸체부가 떨어지면 바로 전원이 차단될 수 있도록 설계했습니다.
닥터펜슬은 한국 KC인증, 유럽 CE인증, 어린이 안전 인증을 완료했습니다.

마치며

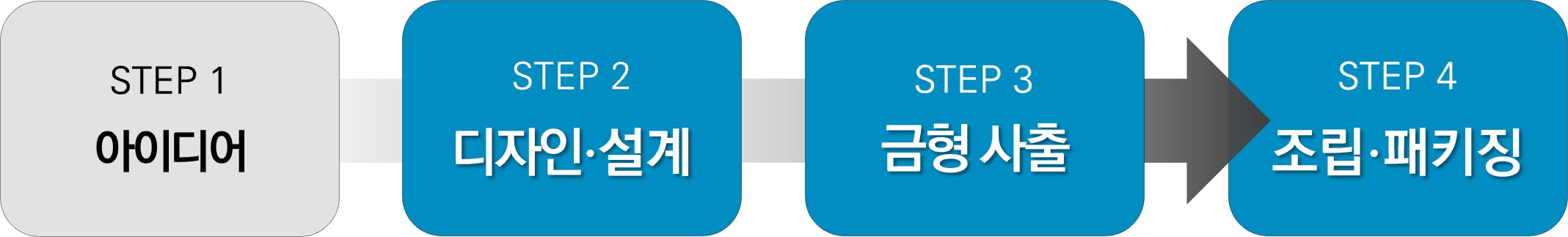

본 제품은 설계부터 부품 양산, 조립과 패키징까지 한양3D팩토리에서 전담하여 진행했습니다.
원스톱 솔루션을 제공하여 양산의 실패 확률을 낮추어 시간적, 비용적 절감이 가능했습니다.
또한 각 부품의 특성을 고려하여 CNC, 금형 사출 등 적합한 방식을 선택해 양산을 진행했습니다.

한양3D팩토리는 설계부터 양산까지, 제품에 적합한 최적의 솔루션을 드리고 있습니다.
