애플워치 스트랩(자체 개발)

작성자 관리자 날짜 2022-07-28 14:48:03 조회수 188

가전 / 소품
♦ 용  도 : 결제 가능 애플워치 스트랩
♦ 제조방식 : 3D프린팅(SLS), PA12
♦ 중점사항 : PCB 일체화를 위한 스트랩 설계

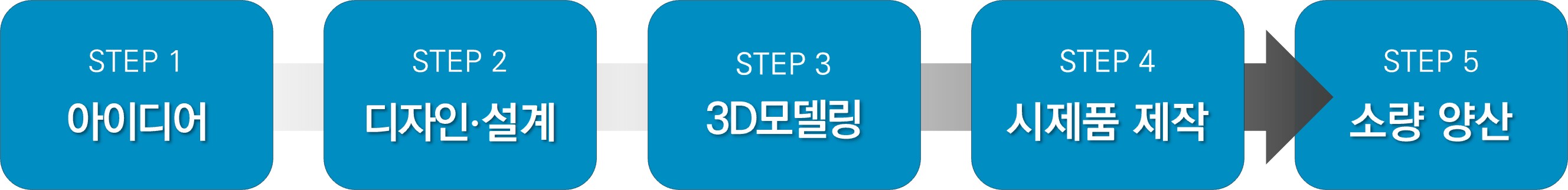

♦ 프로세스





최종 제품





결제가 가능한 애플워치 스트랩



한양3D팩토리는 일상의 불편함을 해소하기 위한 아이디어 제품 개발을 이어가고 있습니다.
새롭게 개발한 제품은 ‘바로 결제가 가능한’ 애플워치 스트랩입니다.
스트랩을 갖다 대기만 해도 결제가 가능하도록 스트랩에 결제 칩을 삽입한 아이디어 제품입니다.
본 제품은 국내에 애플페이가 도입되지 않아 결제가 불가능한 애플 사용자들의 니즈를 바탕으로 제작되었습니다.

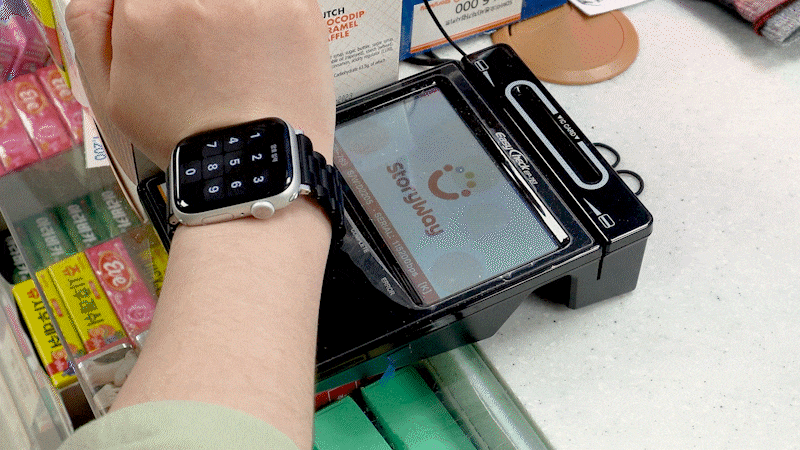

애플워치 스트랩 실제 사용 모습







제작 과정

1) 아이디어

일상의 불편함을 해소하는 신제품 개발

애플 제품 사용자들이 꼽는 애플의 가장 큰 아쉬움은 ‘편리한 결제’입니다.
해외에서는 삼성의 ‘삼성페이’와 비슷하게 ‘애플페이’를 지원하고 있지만, 언제 국내에 들어올지는 아직 미지수인 상황입니다.
최근 들어 네이버페이를 이용한 결제 방식도 떠오르고 있지만, QR코드를 불러와야지만 결제가 가능한 시스템이라 편리함은 다소 떨어진다는 의견이 많았습니다.

여기서 한양3D팩토리는 ‘애플페이 없이도 편하게 결제할 수 없을까?’라는 고민을 하게 되었습니다.
이때 최근 들어 스마트 워치 사용자가 크게 증가했다는 점을 바탕으로 ‘워치 악세사리'로 아이디어 방향을 잡았습니다.

최대한 편리한 제품을 위해서는 따로 QR코드를 띄우거나 어플을 접속할 필요 없이 결제가 가능해야 했습니다.
이러한 개발 계기에 따라 워치를 갖다 대기만 해도 결제가 되는 스트랩을 개발하게 되었습니다.

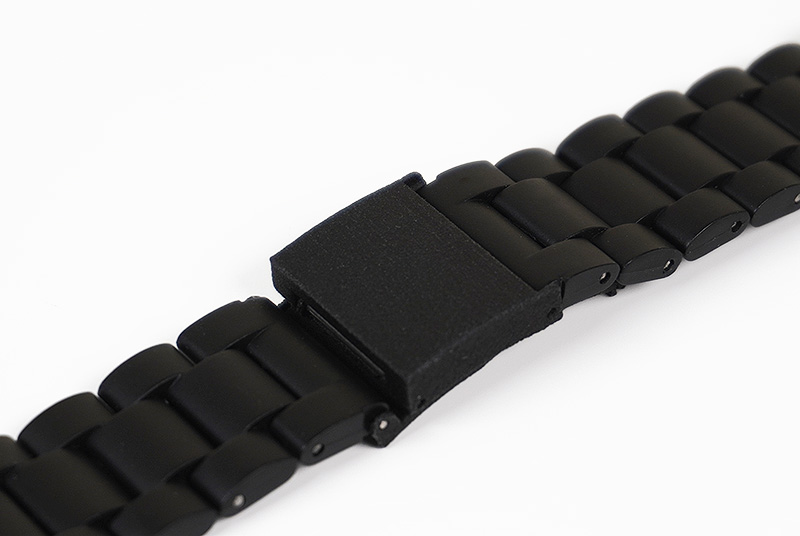

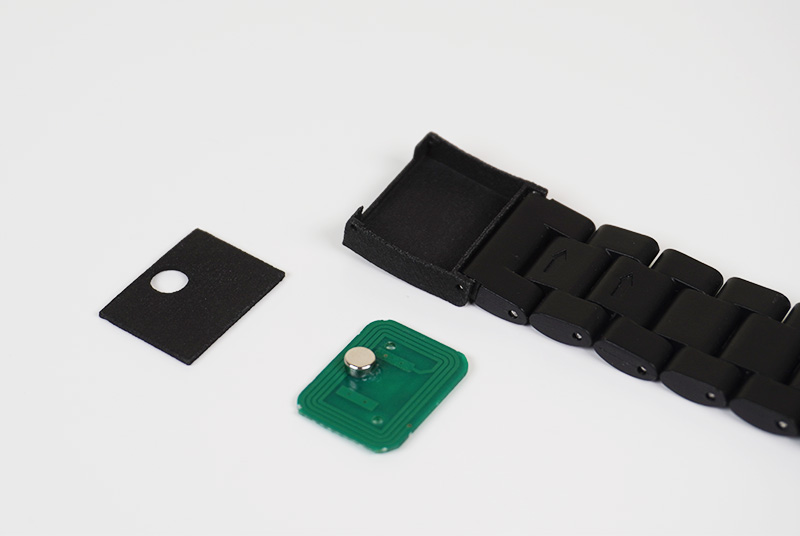

티페리 칩과 최종 완성된 스트랩



이 과정에서 티머니와 동일하게 사용이 가능한 소형 칩, ‘티페리’를 사용했습니다.
가장 대중적인 교통카드인 티머니와 동일하게 대중교통, 편의점 등에서 사용이 용이하고
어플을 이용해 빠르고 쉽게 충전이 가능하다는 점에서 티페리를 활용하게 되었습니다.





2) 디자인·설계

기성품에 결합할 수 있는 설계

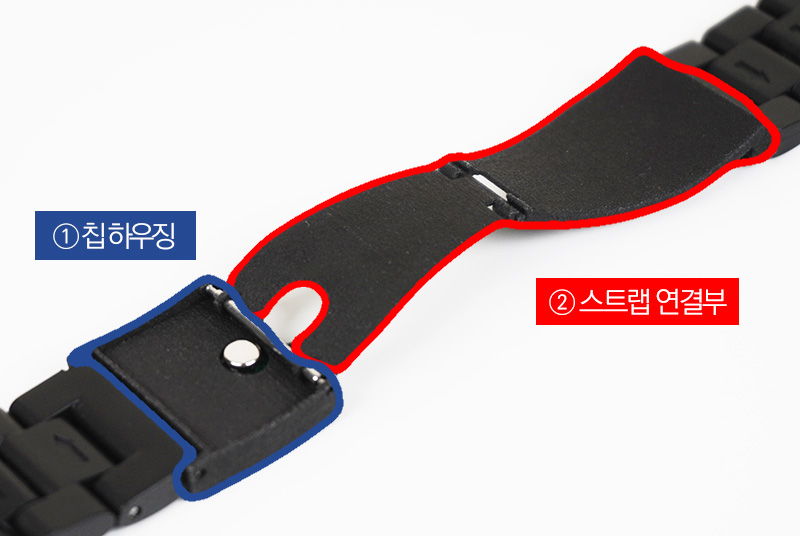

본 제품은 아이디어 구현을 위해 기성품 스트랩에 칩 하우징을 결합하는 형태로 설계했습니다.
결제를 가능하게 하는 소형 칩 ‘티페리’가 들어갈 ①칩 하우징
일반 시계줄처럼 사용할 수 있는 ②스트랩 연결부로 구성되어 있습니다.

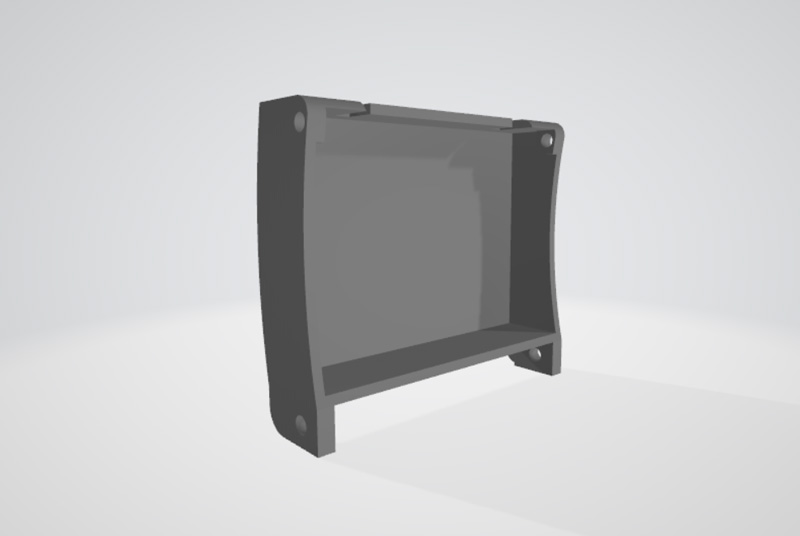

① 티페리 칩 하우징 모델링

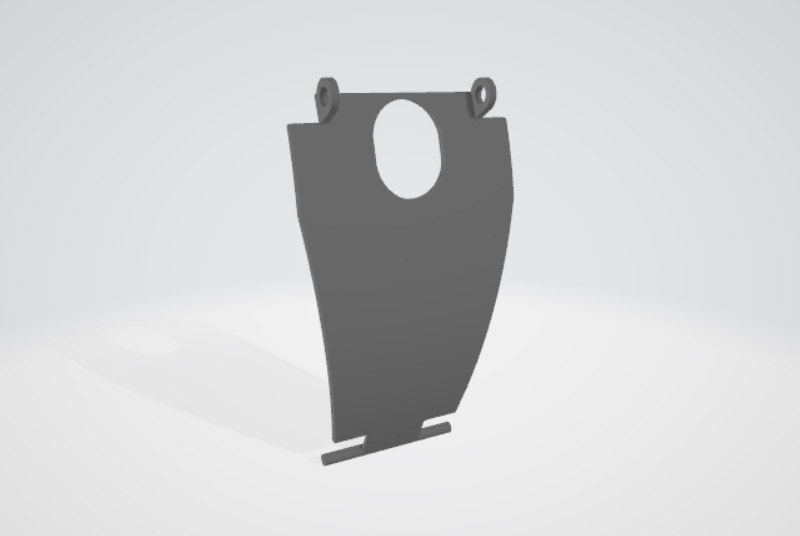

② 스트랩 연결부 모델링


한양3D팩토리는 애플워치가 일상적으로 착용하는 제품이라는 점과 애플 유저들이 깔끔한 외관에 대한 니즈가 많다는 점에 주목했습니다.
이를 바탕으로 스트랩 착용 시 칩 하우징이 스트랩보다 튀어나오지 않고, 하우징의 위치가 손목 안쪽으로 가도록 설계했습니다.





3) 시제품 제작



완성된 부품 모델링으로 3D프린팅을 진행했습니다.
부품은 제품 특성을 고려하여 SLS방식의 PA12 소재로 제작했습니다.

PA12는 열가소성 수지를 사용하는 엔지니어링 플라스틱으로 정밀한 출력이 가능하고 내구성, 내열성이 뛰어난 것이 특징입니다.
이러한 특징은 작은 부품으로 결합해야 하고, 일상적으로 장기간 착용해야 한다는 본 제품에 적합했습니다.

→ PA12 소재 특성 더 알아보기



① 칩 하우징

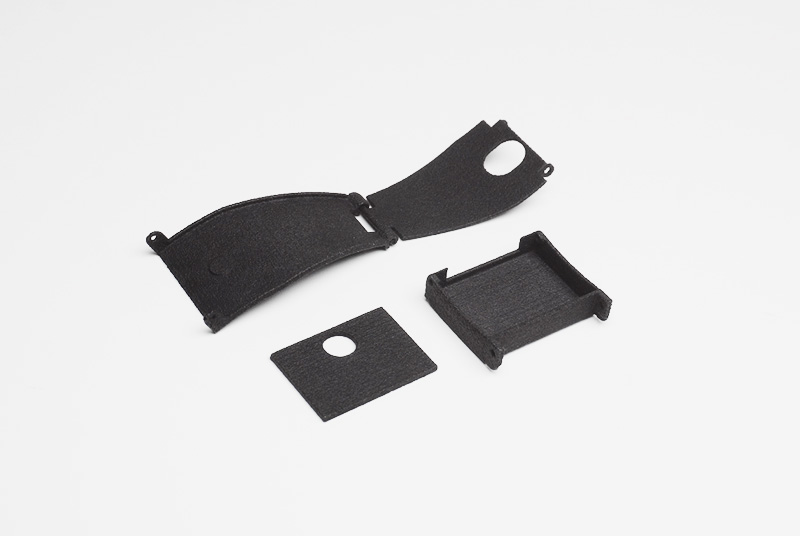

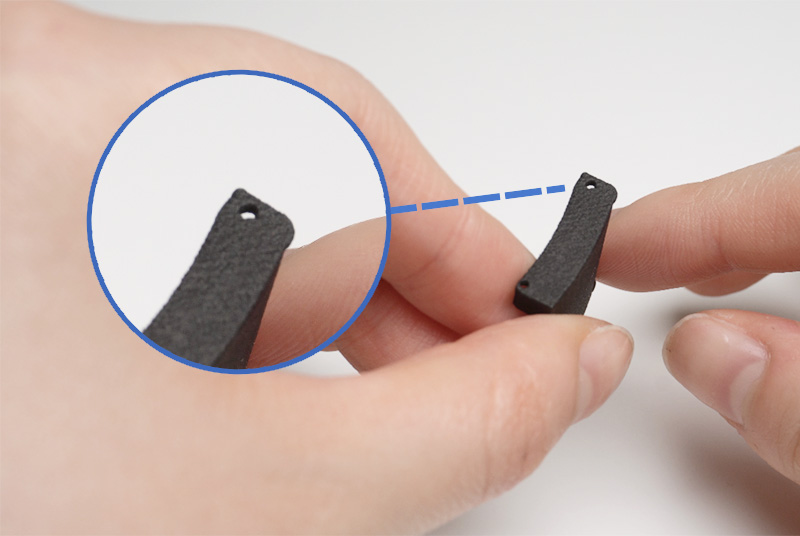

칩 하우징 출력 상세 사진

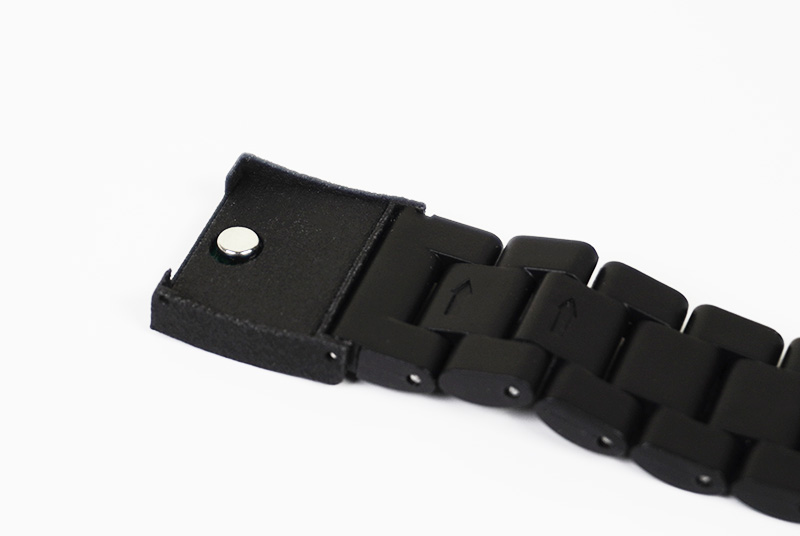

칩 하우징 완성 및 결합





제작한 칩 하우징입니다.
정밀한 출력이 가능한 소재를 활용하여 지름 1mm 정도의 작은 구멍도 깔끔하게 출력되었습니다.



② 스트랩 연결부

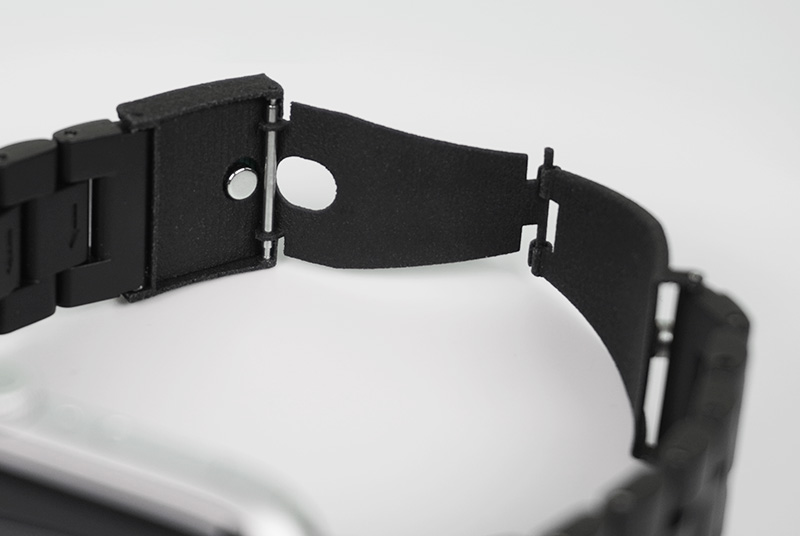

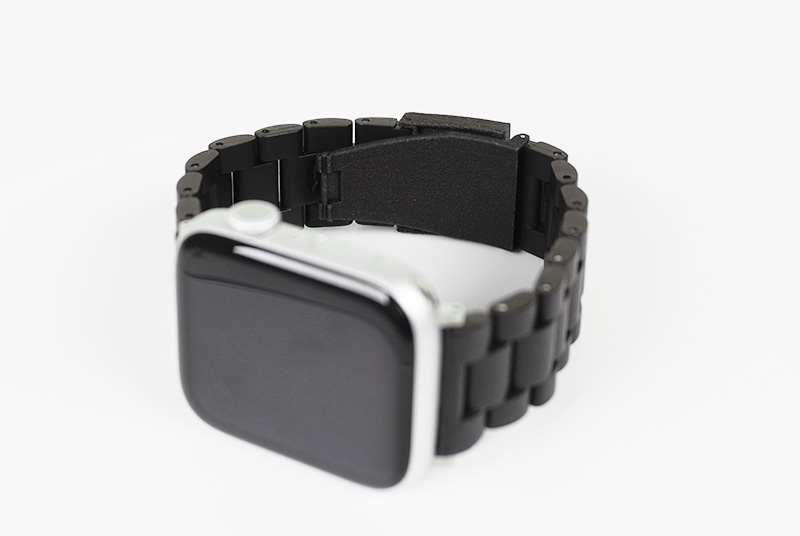

하우징과 연결부가 결합한 모습입니다.

기존 시계줄의 설계를 따온 결합부는 일반 시계줄처럼 사용이 가능합니다.

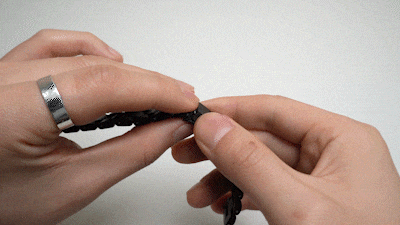

하우징 연결부 작동 모습



제품 실제 사용 모습

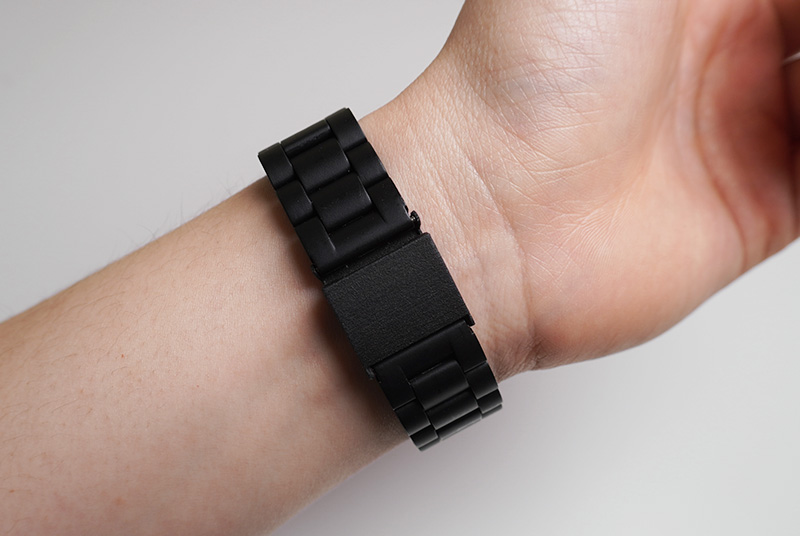

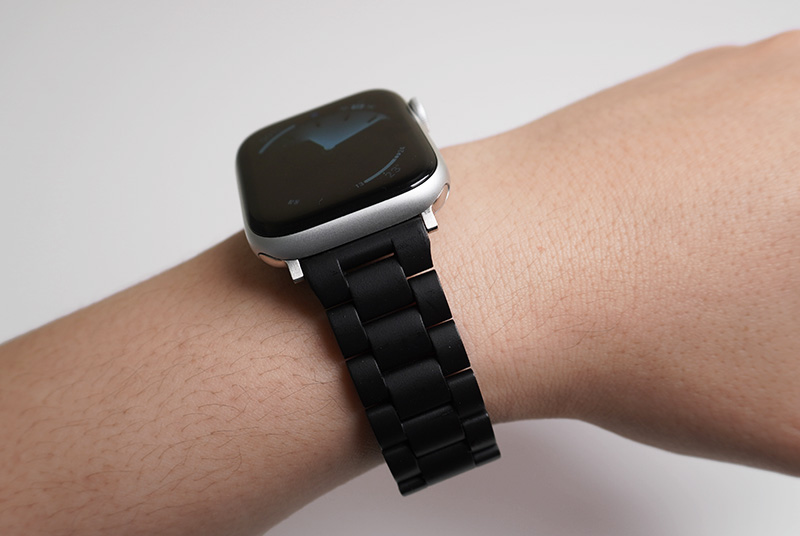

최종 제품 착용 모습입니다.
기성품 스트랩과 결합하여 편안하게 사용이 가능합니다.
또한 손목 안쪽에 위치한 칩 하우징은 스트랩에서 과하게 튀어나오지 않는 설계로 깔끔한 외관으로 완성되었습니다.

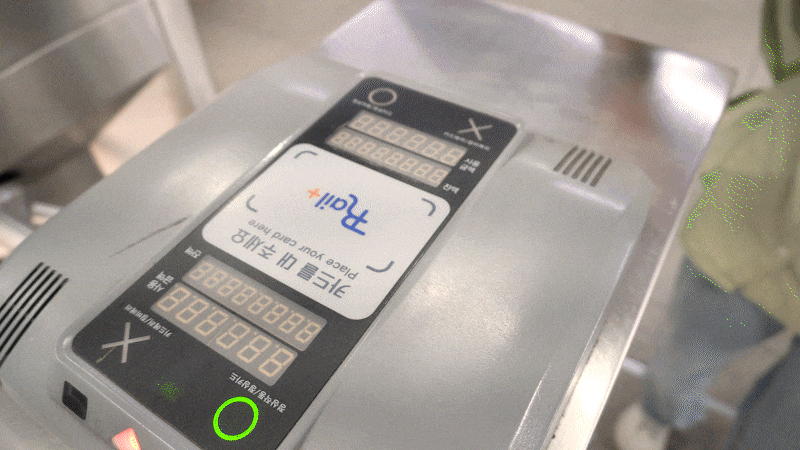

제품 실제 사용 모습



완성된 애플워치 스트랩은 티머니 카드와 동일하게 사용이 가능합니다.
제품 기획 시 의도했던 대로 ‘갖다 대기만 하면 결제가 가능한’ 제품을 실현하는 데에 성공했습니다.
스트랩 착용 시 추가적인 준비 과정 없이 편리한 결제가 가능합니다.

티머니 카드와 동일하게 사용이 가능하기 때문에 대중교통과 편의점 등 다양한 가맹점에서 사용이 가능하고,
금액 충전 또한 어플이나 교통카드 충전기를 이용해 충전이 가능합니다.
본 제품의 더 많은 실제 사용 모습은 아래 영상에서 확인하실 수 있습니다.











마치며

애플워치 스트랩은 일상의 불편함을 해소할 수 있도록 개발한 한양3D팩토리의 자체 제작 제품입니다.
아이디어 실현을 위한 맞춤 설계로 편리함과 디자인을 갖춘 제품을 제작할 수 있었습니다.

한양3D팩토리는 제품 개발 컨설팅을 비롯하여 시제품 제작, 양산 등 전체적인 개발 과정을 모두 진행하고 있습니다.
홈페이지 우측 상단이나 아래 배너에서   제작문의   버튼을 눌러 빠른 문의가 가능합니다.
