약병 지그(삼일제약)

작성자 관리자 날짜 2022-05-10 11:11:07 조회수 550

의료 / 헬스케어
♦ 용  도 : 약병 지그
♦ 제조방식 : 3D프린팅(SLS), PA12
♦ 중점사항 : 지정된 약병 맞춤 제작

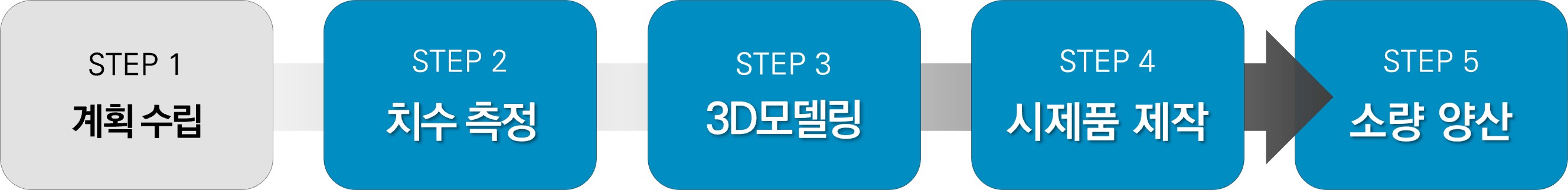

♦ 프로세스

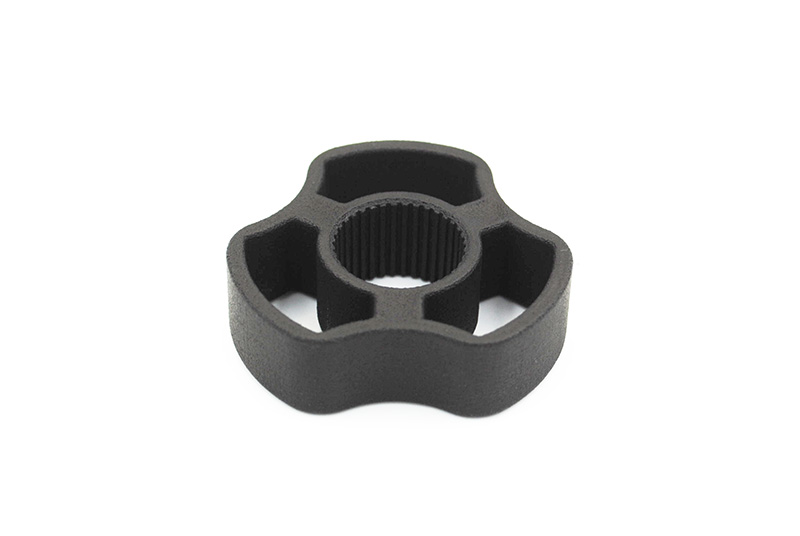

최종 제품

약병 지그 최종 완성 제품


삼일제약의 의뢰로 투약병의 캡(뚜껑)을 밀봉하는 ‘약병 지그’를 제작했습니다.
약병 지그란 약병의 캡에 끼워 회전하면 적은 힘으로도 쉽게 캡을 밀봉할 수 있는 도구입니다.
삼일제약에서 사용하는 특정 투약병 치수에 맞춤 제작했습니다.



본 제품은 한양3D팩토리가 삼일제약과 이전에 진행했던 ‘연고 지그’와 같은 원리의 제품입니다.

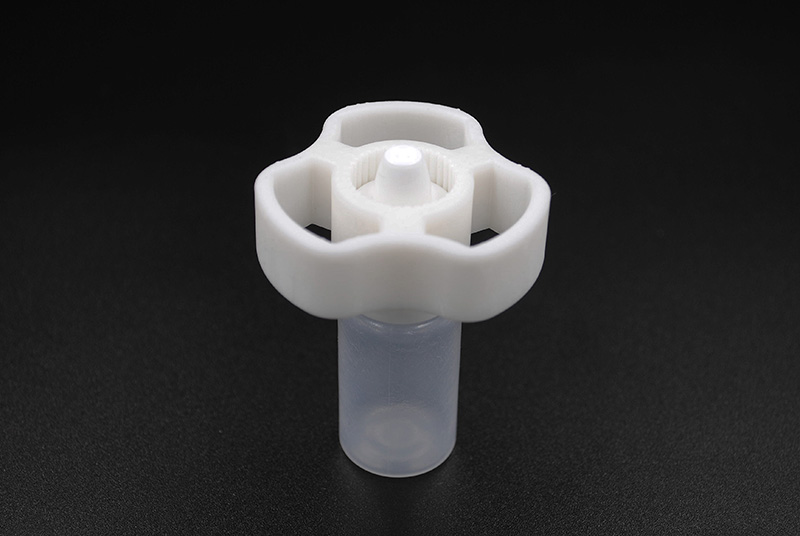

이전에 제작한 ‘연고 지그’는 아래와 같은 형태로,
이번 제품과 동일하게 연고 캡에 끼우고 회전시켜 쉽게 개폐할 수 있도록 하는 용도입니다.

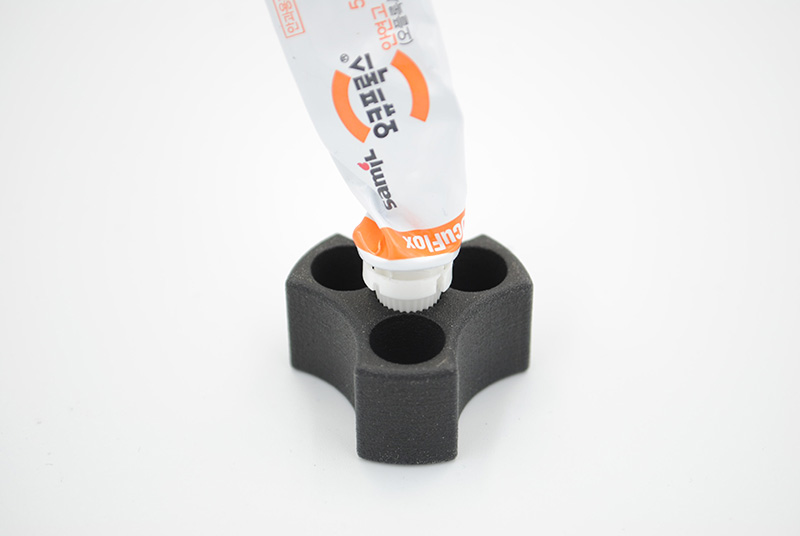

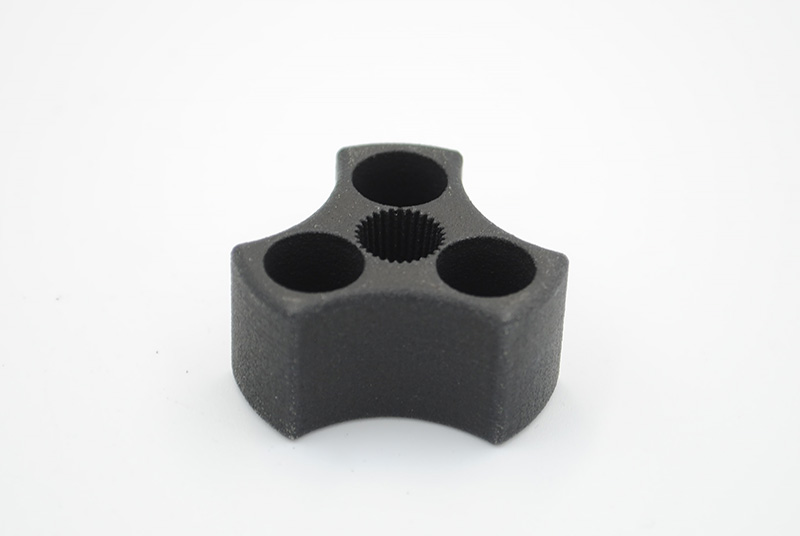

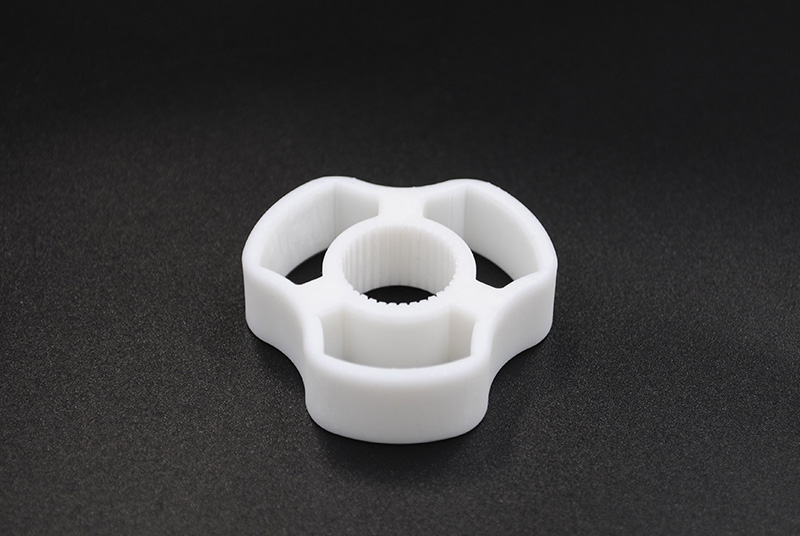

연고 지그



이러한 지그는 지속적으로 사용할 도구이기에 최대한 마모되지 않는 소재가 적합했습니다.
따라서 내구성과 내마모성이 좋은 PA12 소재를 사용했고,
투약병 지그에도 동일한 소재를 사용했습니다.







제작 과정

1) 3D모델링

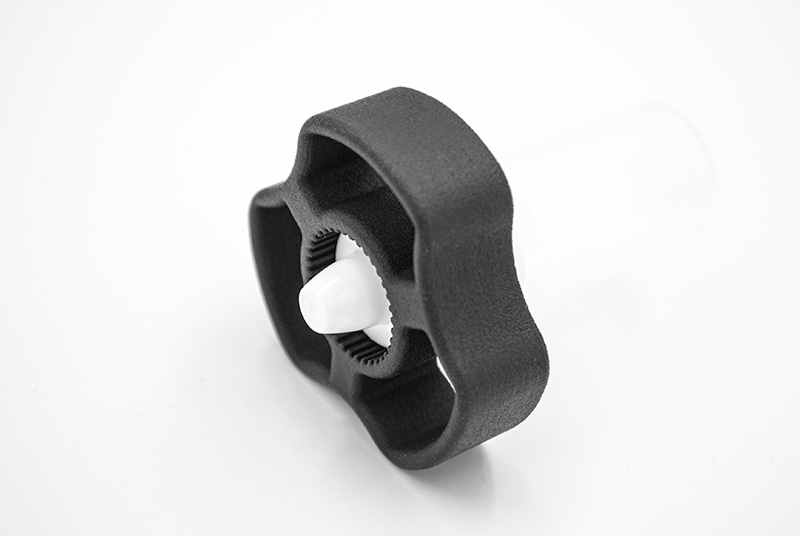

최종 제품 (약병 조립 상태)


본 제품은 특정 투약병에 사용할 수 있도록 맞춤 제작이 필요했습니다.
하지만 제작을 위한 도면이나 3D모델링이 없었기 때문에
지그를 사용할 투약병을 제공 받아 치수를 측정한 후, 3D모델링을 진행했습니다.


모델링에 있어 가장 중요한 것은 캡을 끼우는 중앙의 톱니 부분이었습니다.
약병 캡에 톱니가 튀어나온 정도와 톱니와 톱니 사이의 거리를 측정 후,
이를 기반으로 3D모델링을 제작했습니다.

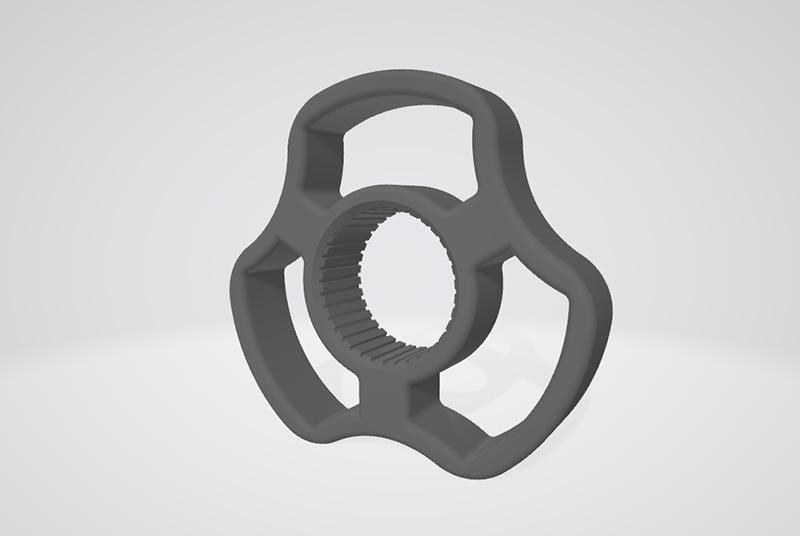

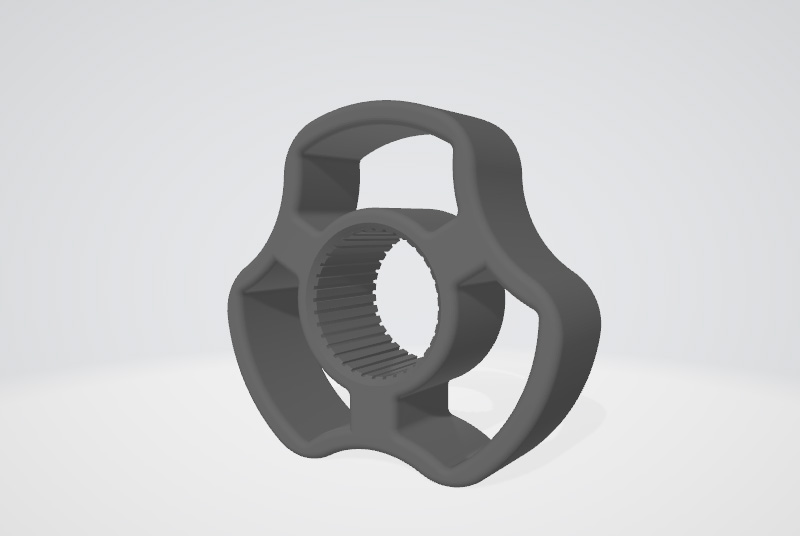

3D모델링 (1차 시제품)


투약병의 지그는 끼우는 입구가 캡의 지름과 동일하면 끼울 때 뻑뻑하기 때문에
테이퍼를 주어 원활하게 끼고 뺄 수 있도록 제작했습니다.
아래 확대 사진에서 제품의 경사면을 확인하실 수 있습니다.

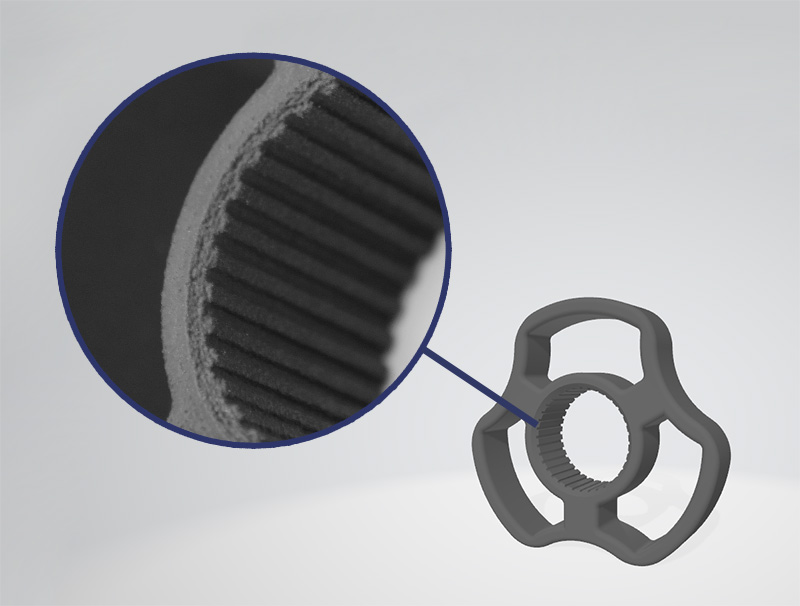

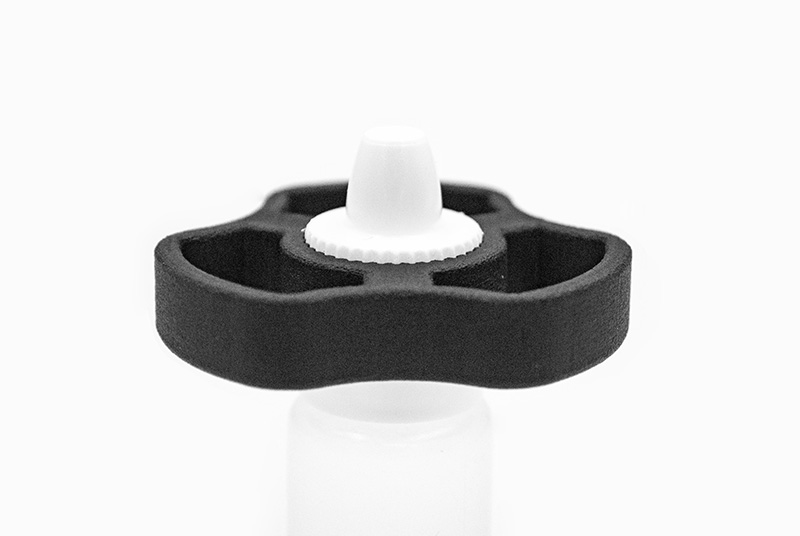

약병 지그의 테이퍼





2) 시제품 제작

① 1차 시제품 제작

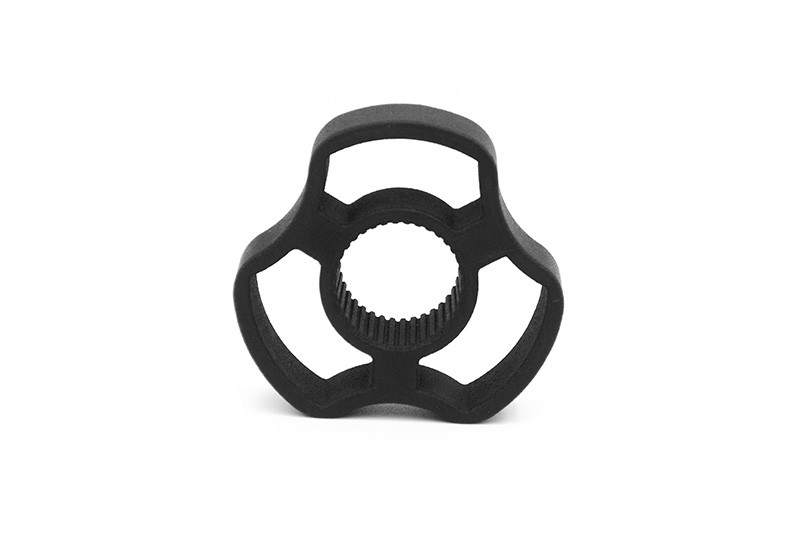

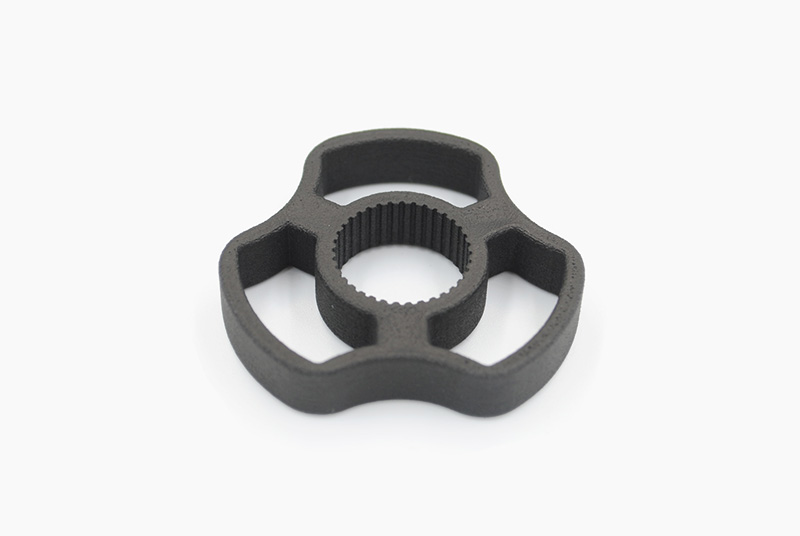

1차 시제품



완성된 모델링으로 1차 시제품을 제작했습니다.
가장 중요했던 캡의 톱니와 지그의 톱니 치수가 정확하게 맞물리는 것을 확인했습니다.


하지만 시제품을 캡 밀봉에 사용했을 때, 지그의 두께가 얇아 오랜 시간 동안 사용하기에는 불편함이 있었습니다.
이러한 불편함을 해소하기 위해 지그의 옆면 두께를 수정 후, 2차 시제품을 제작했습니다.




② 2차 시제품 제작

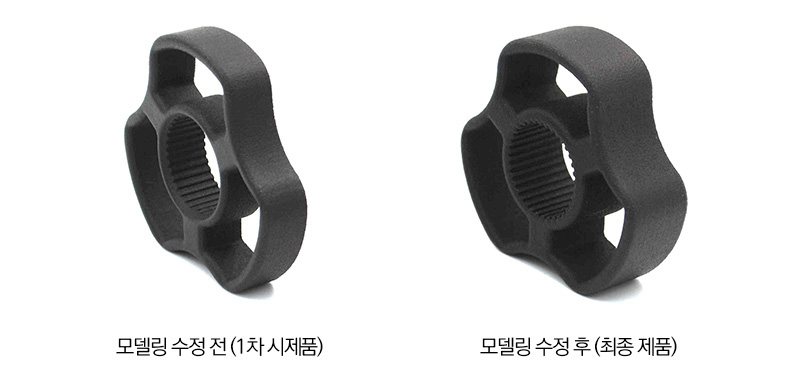

수정 모델링




2차 시제품



수정된 모델링으로 제작한 2차 시제품입니다.
수정된 모델링은 1차 시제품보다 옆면의 두께가 50% 정도 더 두꺼운 것을 보실 수 있습니다.
2차 시제품의 테스트 결과, 1차 시제품보다 안정적으로 사용이 가능했습니다.





최종 제품

수정된 모델링으로 최종 제품을 제작했습니다.

최종 제품

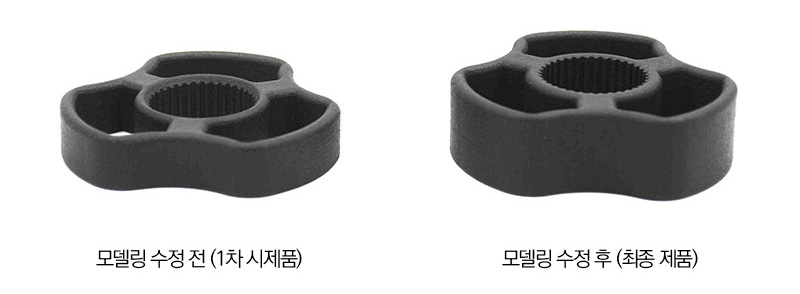

수정 전의 시제품과 수정 후의 최종 제품의 두께 차이를 아래 사진에서 보실 수 있습니다.

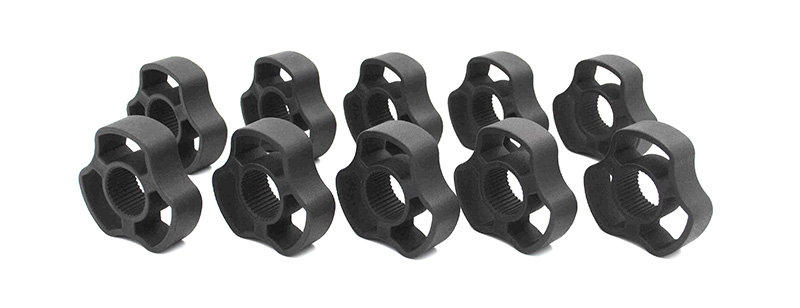

제품은 총 10개 제작했습니다.
본 지그는 삼일제약에서 지속적으로 사용될 예정입니다.











마치며

도면이 없는 상황이었기 때문에 직접 치수를 재어 모델링을 진행했고,
시제품 테스트를 통해 지속적으로 사용할 수 있는, 가장 안정적인 형태로 제품을 제작했습니다.

한양3D팩토리는 의뢰 상황을 고려하여 역설계부터 제품 설계까지 적절한 솔루션을 드리고 있습니다.
