투명 파이프관

작성자 관리자 날짜 2022-05-06 13:41:33 조회수 728

가전 / 소품
♦ 용  도 : 투명 파이프관
♦ 제조방식 : 역설계, 3D프린팅(SLA), ABS-Clear
♦ 중점사항 : 기성품과 동일한 출력물 제작

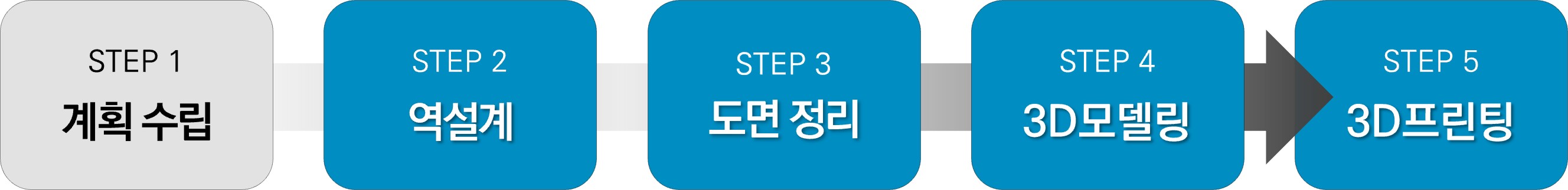

♦ 프로세스

최종 제품

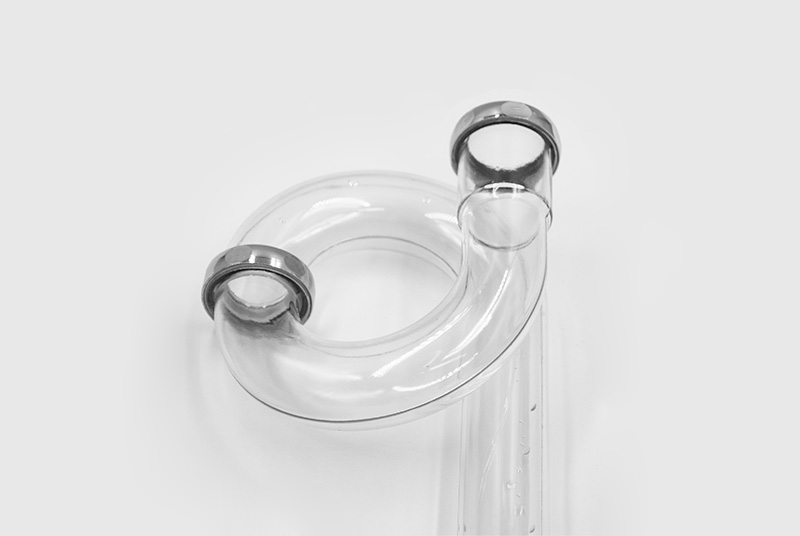

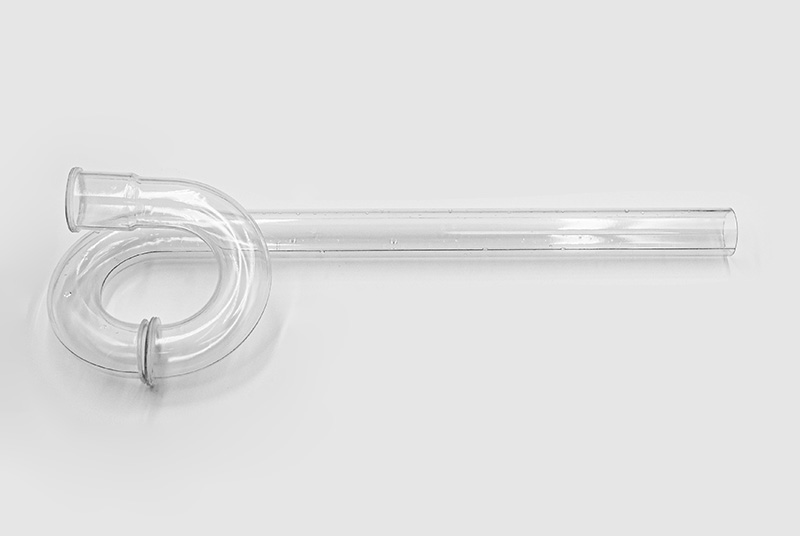

최종 완성된 투명 파이프관


전시회장에서 제품 시연에 사용될 투명 파이프관을 제작했습니다.
본 제품은 싱크대에 설치 후 압력에 의한 내부 변화를 보여줄 용도로 제작되었습니다.
내부를 보여주는 것이 중요했기 때문에 투명 소재인 ABS-Clear 소재로 제작했습니다.







역설계를 이용한 제품 제작

1) 역설계

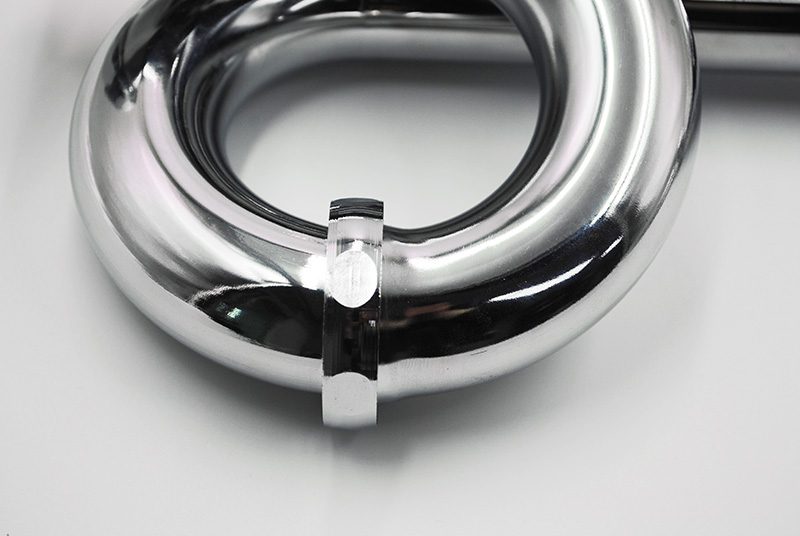

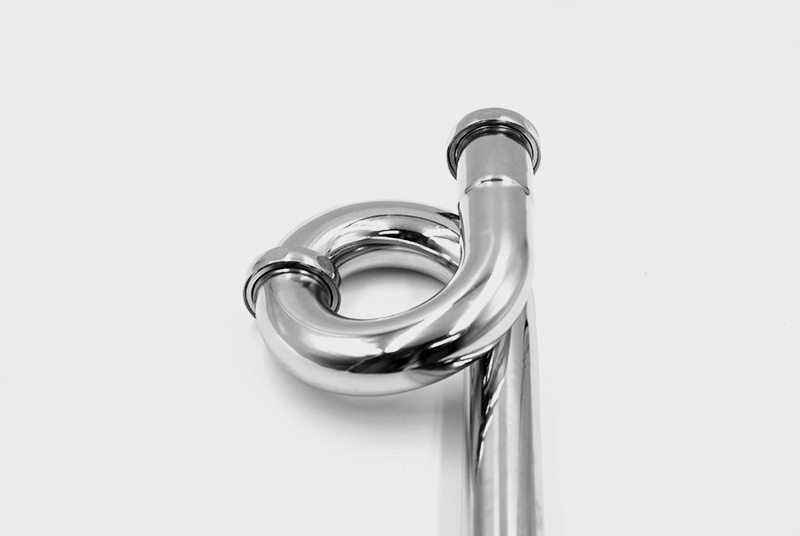

기성품 파이프관

본 파이프관은 기성품과 동일한 치수로 제작하는 것이 중요했습니다.
이에 역설계 과정을 거쳐 제작하였습니다.
역설계(Reverse Engineering)는 쉽게 말해서 데이터가 없는 실물의 CAD 데이터를 생성하는 기술 및 작업입니다.

도면과 3D 설계 데이터가 없다면 캘리퍼스*와 같은 도구를 통해 직접 치수를 측정하고,
이렇게 얻은 데이터를 바탕으로 3D모델링을 제작합니다.
이러한 과정을 거쳐 도면과 3D모델링이 없어도 제품을 제작할 수 있습니다.

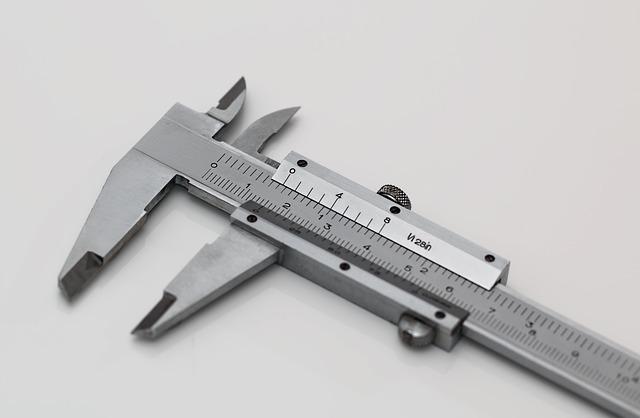

*치수를 측정하는 캘리퍼스





2) 3D모델링

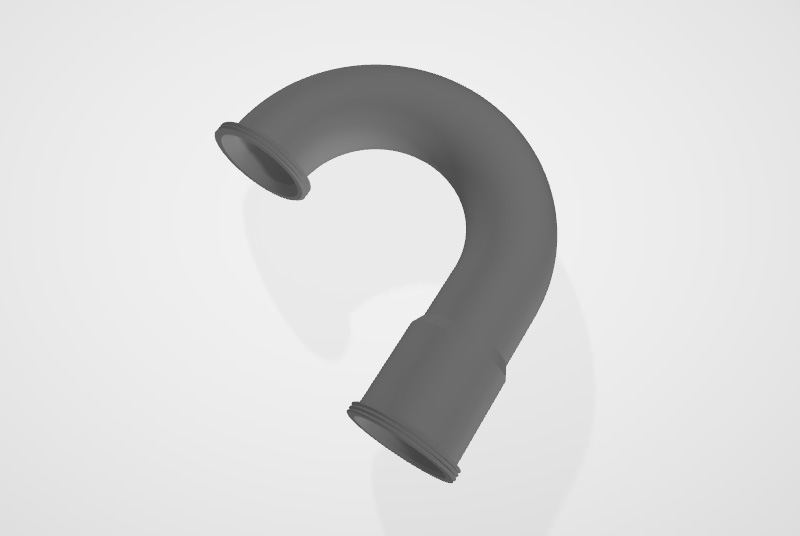

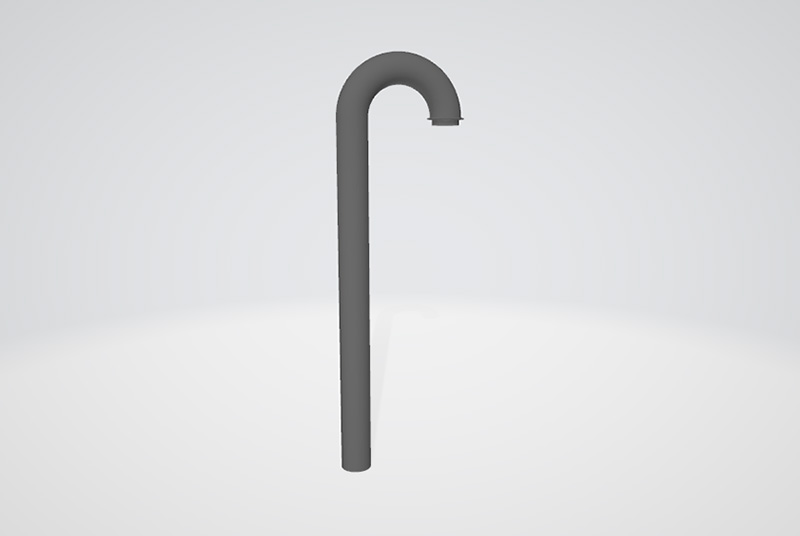

역설계로 제작한 3D모델링입니다.
기성품과 마찬가지로 파이프관 2종의 모델링을 제작했습니다.





3D모델링





3) 3D프린팅

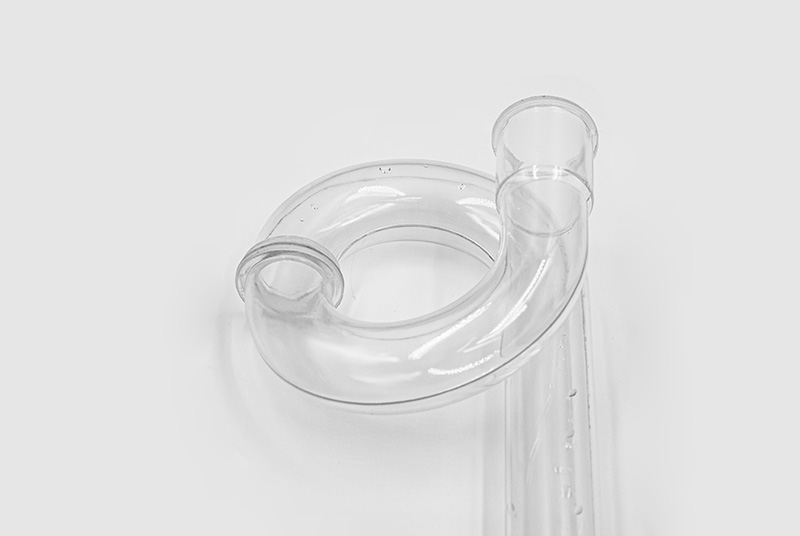

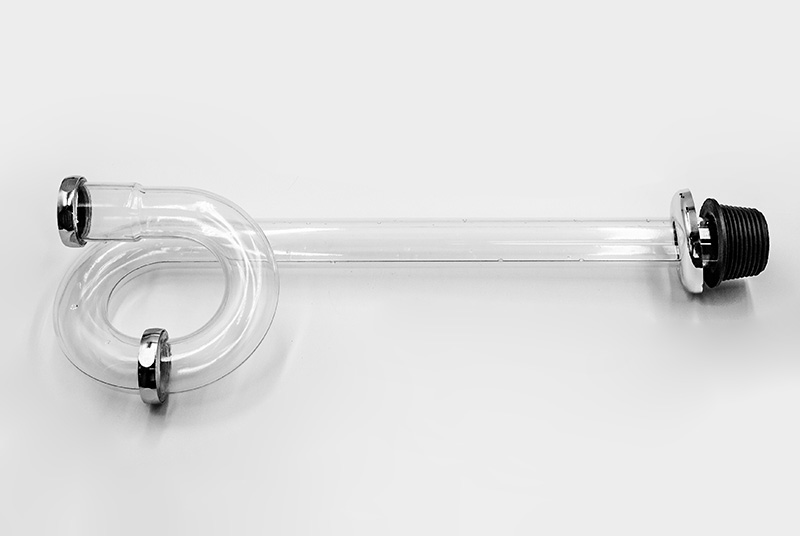

최종 완성 파이프관





역설계 데이터를 바탕으로 제작한 최종 출력물입니다.
역설계를 통해 기성품과 동일한 치수로 제작할 수 있었습니다.

덕분에 최종 출력물에는 기성품에 사용했던 부품을 그대로 사용했습니다.
동일한 부품을 사용한 모습을 아래 사진에서 확인하실 수 있습니다.

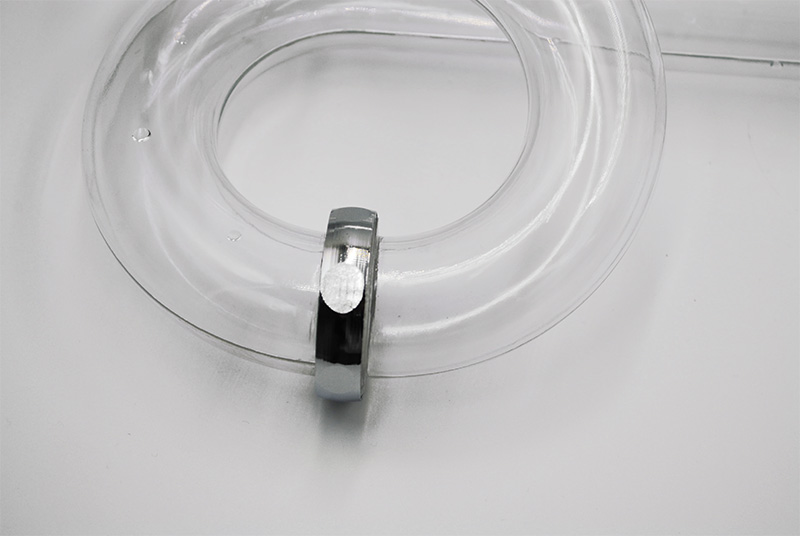

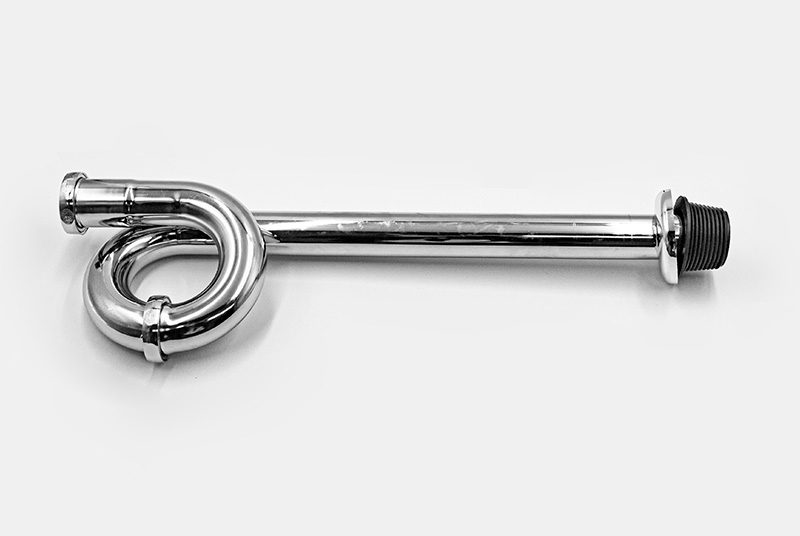

(좌) 기성품 / (우) 기성품과 동일한 부품을 조립한 모습







마치며

투명 소재를 사용하여 용도에 적합한 출력물을 만들고,
역설계를 활용해 기성품과 동일한 치수의 출력물을 제작할 수 있었습니다.

한양3D팩토리는 출력물의 사용 목적과 의뢰 상황을 고려하여 적절한 솔루션을 드리고 있습니다.
홈페이지 우측 상단이나 아래 배너에서   제작문의   버튼을 누르시면, 빠른 문의 가능합니다.
