높이 계측기

작성자 관리자 날짜 2022-01-19 11:24:51 조회수 574

기계 / 산업
♦ 용  도 : 높이 계측기
♦ 제조방식 : CNC
♦ 중점사항 :  다양한 방식의 CNC 절삭 진행

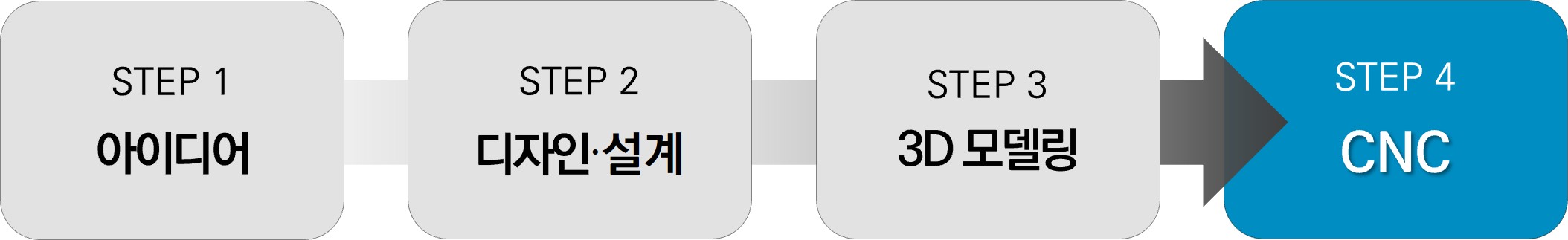

♦ 프로세스

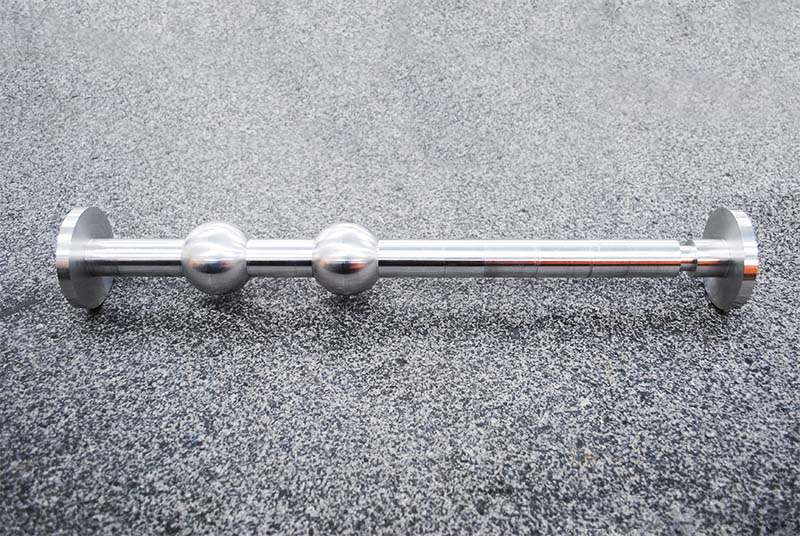

최종 제품

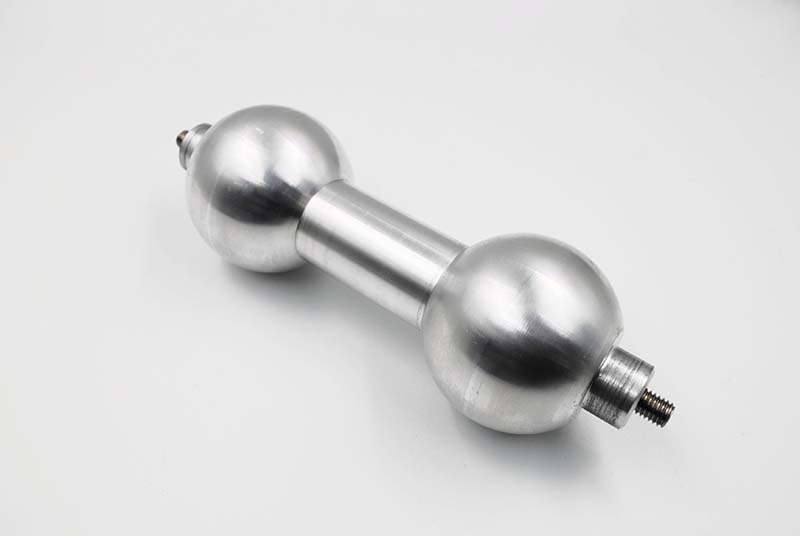

완성된 계측기 사용 모습



연구 기관의 의뢰로 계측기를 제작했습니다.
높이를 측정하는 데에 사용되는 계측기로, 부품을 조립 분리하여 높이를 지정한 뒤 사용하는 제품입니다.
알루미늄 소재로 제작했으며, 정밀함이 중요한 제품이기 때문에 CNC로 제작 진행했습니다.

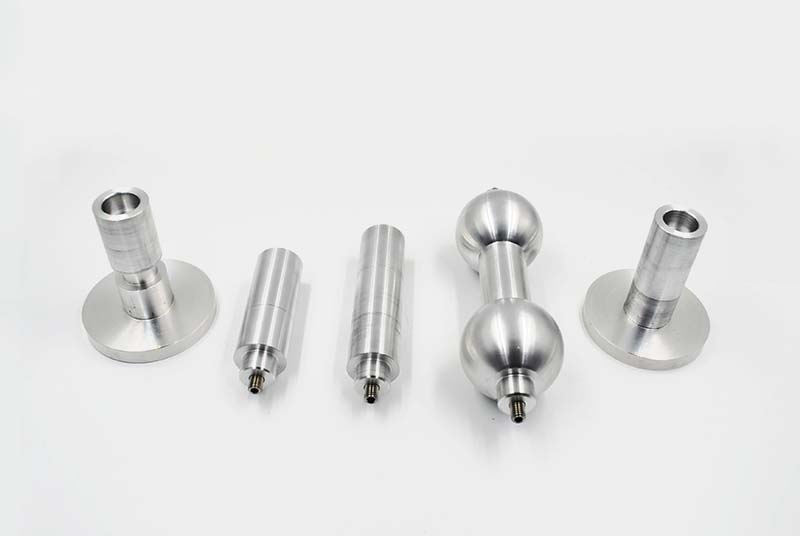

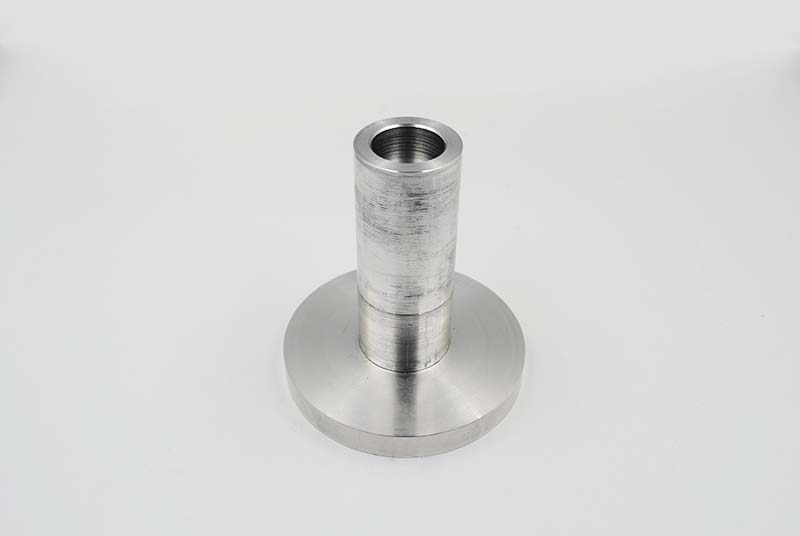

분리된 부품 파트


본 계측기는 여러 개의 부품이 조립된 형상입니다.
총 8개의 부품으로 나뉘어 분리되고, 각 이음새 부분은 볼트와 나사산으로 이루어져 있습니다.



알루미늄 소재 사용

본 제품에 사용된 알루미늄은 CNC에서 가장 많이 사용되는 재료 중 하나입니다.
다른 금속에 비해 상대적으로 가공이 용이하여 다양한 산업에서 사용되고 있는데,
제조 산업의 대표격인 자동차, 의료, 우주 항공 산업 등이 이에 포함되어 있습니다.

가공성이 높은 이유는 알루미늄이 부드럽고 가벼우면서 내구성이 높기 때문입니다.
정밀한 가공이 가능하여 디자인적 요소가 중요한 제품에도 사용할 수 있습니다.
이번 제품도 정밀함이 중요한 제품이었기 때문에 알루미늄을 사용하여 진행했습니다.




CNC 선반 작업

1) 암나사 절삭

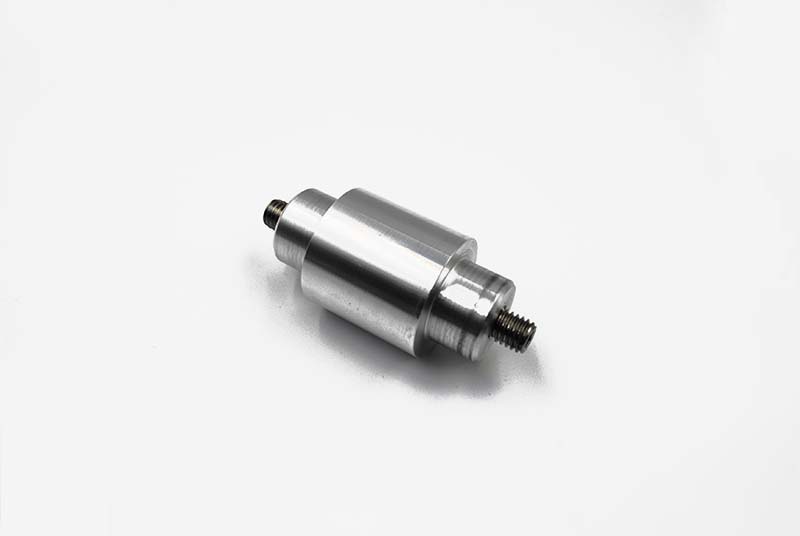

부품 이음새 (나사산)

부품 이음새 (볼트)


이음새를 위해 CNC로 나사산 가공을 진행했습니다.
이때 볼트 부분의 경우 기성 볼트를 삽입하였기 때문에, 볼트가 삽입되는 부분만 ‘암나사 절삭’을 통해 조립할 수 있게 제작했습니다.

암나사 절삭이란 금속 내부에 나사산을 만드는 작업을 말합니다.

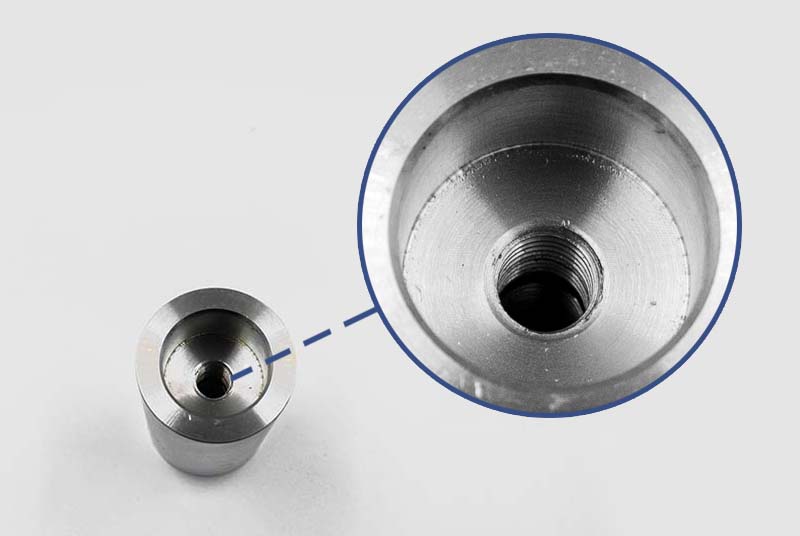

부품 내부의 나사산을 사진으로 확인하실 수 있습니다.

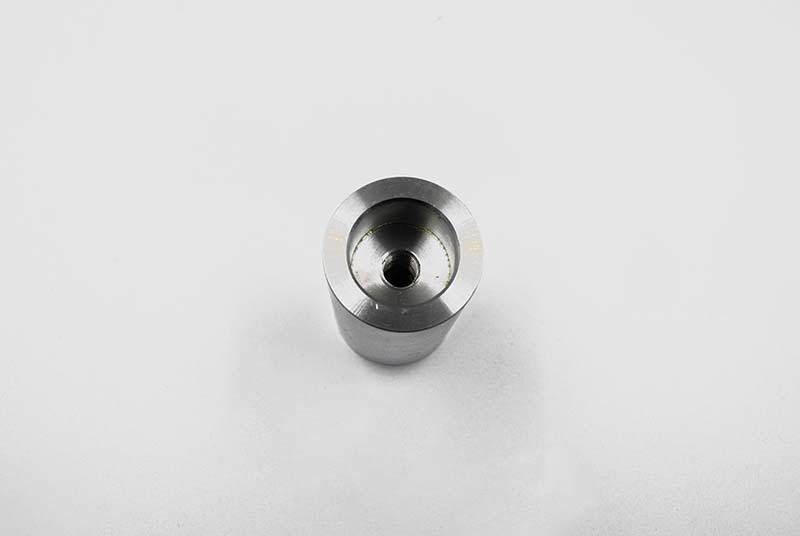

암나사 절삭



2) 곡면 절삭



본 제품은 구형의 부품이 포함되어 있습니다.
위 부품의 구형을 구현하기 위해 ‘곡면 절삭’을 진행했습니다.

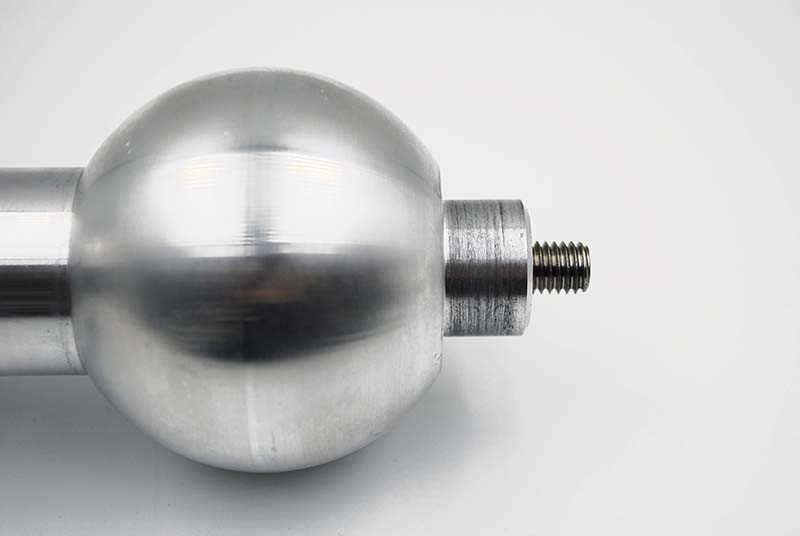

구형 부품 상세 사진





3) 홈 가공




홈 가공 진행하지 않음

홈 가공 진행함

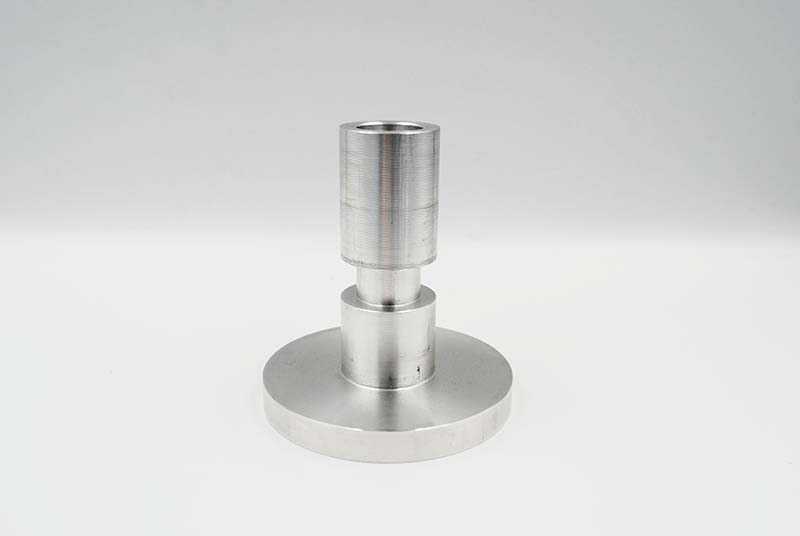

본 제품의 끝 쪽에 있는 부품은 중간에 파인 부분이 있는 게 특징이었습니다.
이와 같은 형상을 만들기 위해 ‘홈 가공’ 선반을 진행했습니다.
왼쪽과 오른쪽의 사진을 비교해봤을 때, 오른쪽에만 중간 부분이 파여있는 것을 보실 수 있습니다.


이처럼 CNC 작업은 제품의 형상에 맞게 다양한 절삭 가공이 가능합니다.
연구 기관에서 의뢰해 주신 본 제품은 도면을 바탕으로 정확하게 제작되었습니다.





제작 제품 점검

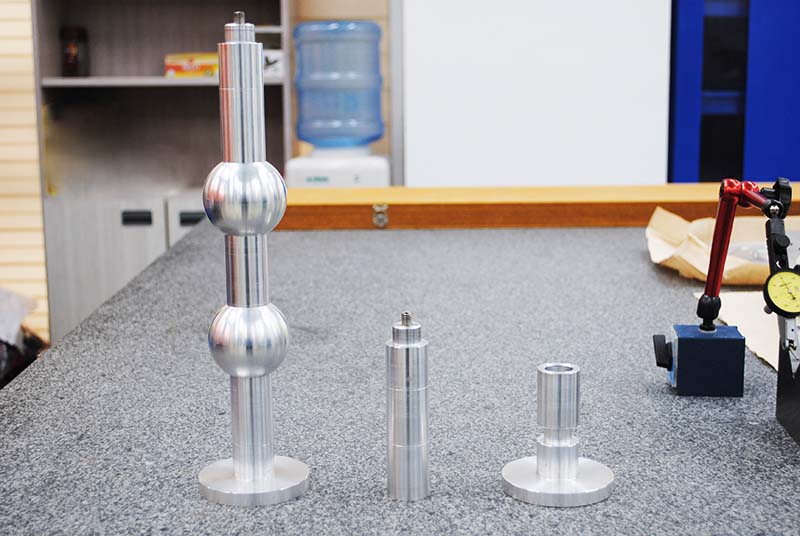

제품 점검

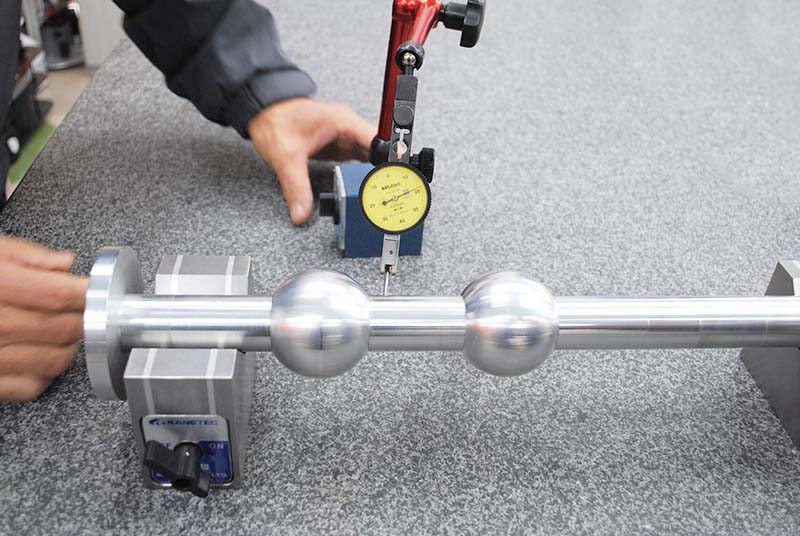

제작된 제품을 정반 위에 올려놓고 계측기로 측정하여 최종 점검하였습니다.
제품이 오차 없이 제작된 것을 확인할 수 있었습니다.





마치며

본 계측기는 다양한 CNC 방식을 진행하여 도면의 형상을 그대로 구현할 수 있었습니다.
제품은 연구 기관에서 높이 계측기로 사용될 예정입니다.

한양3D팩토리는 CNC를 비롯하여 다양한 제품 제작 전문 서비스를 제공하고 있습니다.
홈페이지 우측 상단이나 아래 배너에서   제작문의   버튼을 누르시면, 빠른 문의 가능합니다.
