3D프린팅으로 출력한 ‘스틱 마개’입니다.
일회용 컵 뚜껑의 취식구를 막거나 음료를 젓는 용도로 사용되는데,
Splash Stick이나 머들러라고도 불리기도 합니다.

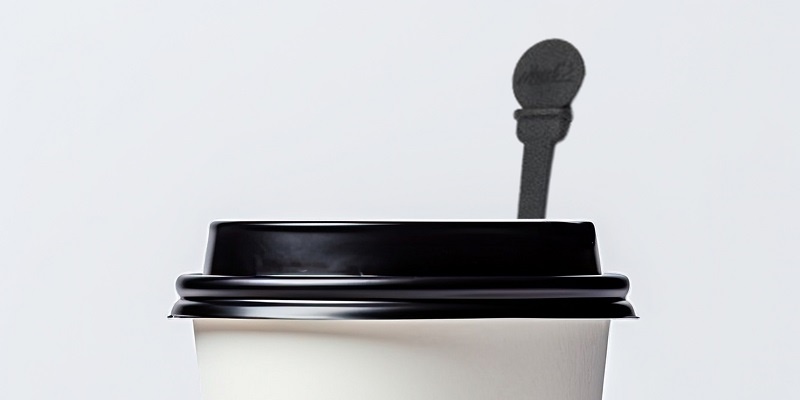

제품 예시 (Freepik)



해당 스틱 마개는 제품 개발 과정에서 필요한 테스트를 하기 위한 목적으로 제작되었습니다.
시제품 개발에 적합한 SLS 방식, PA12 소재를 사용하여 출력했습니다.



제작 과정

1)3D모델링

이번 의뢰 제품은 양각으로 브랜드 로고를 부각했습니다.
양·음각을 구현함으로써 밋밋한 제품의 아이덴티티를 높일 수 있습니다.
양·음각을 구현하기 위해서는 적절한 돌출 값이 설정되어야 합니다.
너무 미세할 경우 해당 부위가 의도한 대로 구현되지 않을 수 있기에 적절한 조정이 필요합니다.

이번 의뢰 제품에서는 돌출 값을 0.5mm로 설정하였습니다.
의뢰 제품은 컵 뚜껑에 결합하는 부품으로 결합 면을 곡선 설계하여 조립 시 간섭을 줄였습니다.

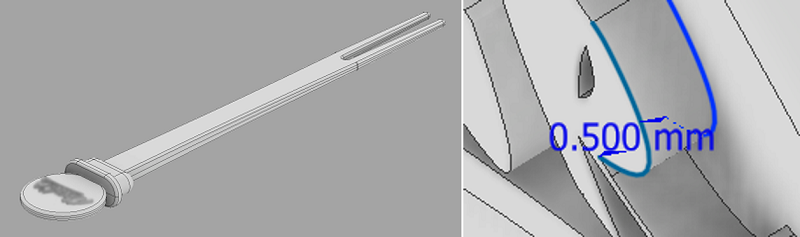

스틱 마개 3D모델링 사진



3D프린팅은 출력 방식과 소재를 고려하여 제품의 최소 두께와 오차 범위를 설정해야 합니다.
너무 얇거나 두꺼우면 출력하는 과정에서 파손될 수 있기 때문입니다.
이번 제품도 역시 모델링 과정부터 3D프린팅에 적합한 최소 두께와 오차 범위를 설정하여 진행했습니다.



2)3D프린팅

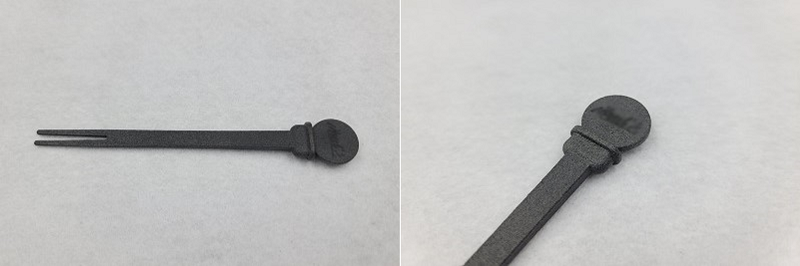

스틱 마개 3D프린팅 출력물 사진



3D프린팅 결과물은 타제품과의 결속 테스트를 진행할 예정이므로,
결속 과정에서 최대한 마모되지 않도록 내마모성 소재가 필요했습니다.
또한 고온 환경에서 테스트가 진행될 수 있어 내열성 또한 염두에 두었습니다.

따라서 내열성과 내마모성이 우수한 PA12 소재를 사용하여 SLS 방식으로 출력하였습니다.
해당 소재는 나일론 계열의 엔지니어링 플라스틱 소재 중 하나로써,
일반 플라스틱보다 우수한 기계적 강도와 내열성을 갖고 있습니다.



최종 제품

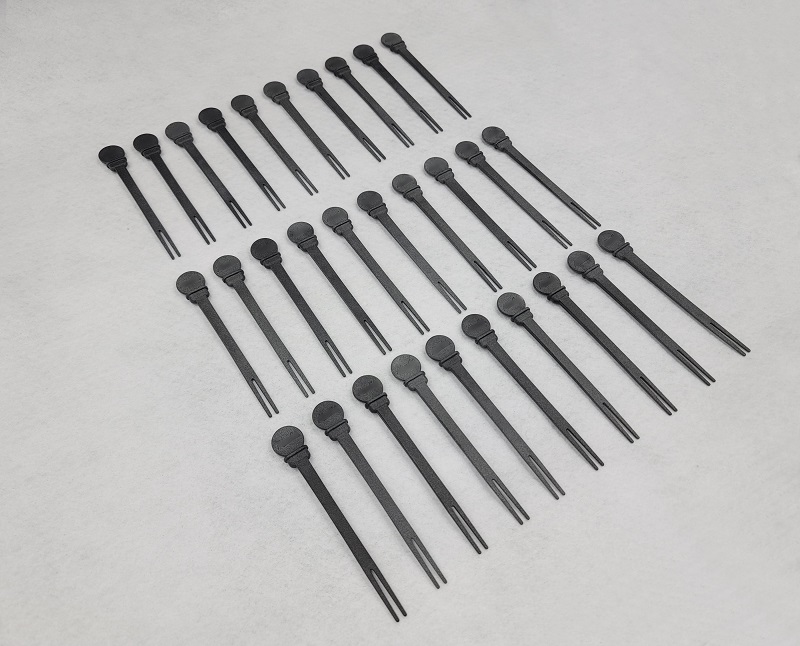

스틱 마개 3D 프린팅 완성품 사진



PA12는 정교한 출력이 가능하고, 치수 정확도가 높아 조립이 필요한 제품에 적합합니다.
이러한 특성 때문에 워킹 목업 제작이나 프로토타입 제작에 사용됩니다.
또한, 내화학성이 뛰어나고, 마모 및 충격에 강하여 다양한 산업용 부품에 활용됩니다.



마치며

PA12 소재를 사용하여 SLS 방식으로 출력한 스틱 마개는 내열성과 내마모성이 뛰어나며,
반복적인 탈착과 다양한 온도 환경에서도 성능을 유지할 수 있었습니다.
또한, 정교한 출력과 치수 정확도가 요구되는 제품 개발 과정에서 중요한 역할을 하였습니다.

제품의 형태와 용도에 가장 적합한 소재 선택을 통해 제품의 퀄리티를 향상할 수 있습니다.
