최종 제품

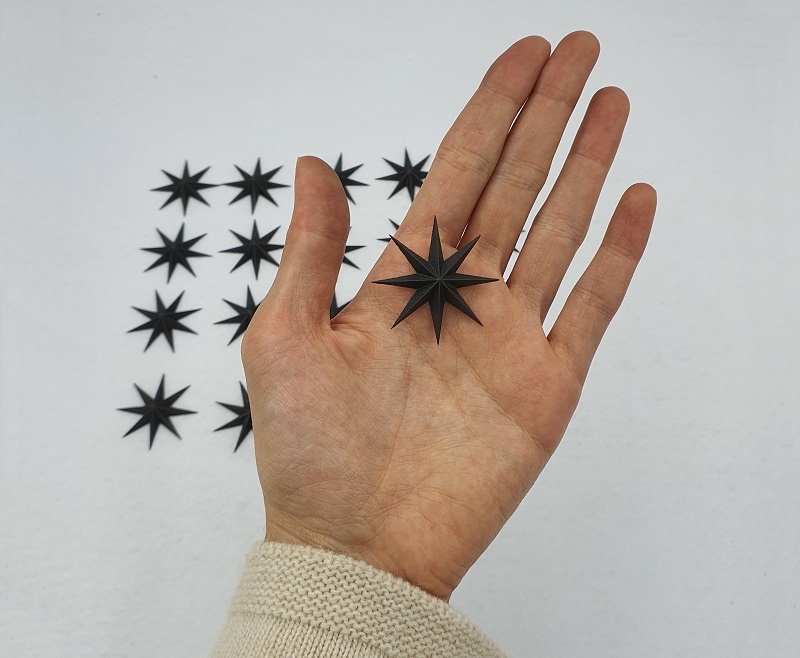

별모형 소품 최종 완성품



3D프린팅으로 출력한 ‘별모형 소품’ 최종 완성품 사진입니다.
본 제품은 촬영 소품을 목적으로 제작되었습니다.
SLS 방식으로 진행하였고, PA12 소재를 사용하여 출력했습니다.



제작 과정

1) 3D모델링

제품을 출력하기 위해서는 3D모델링 과정이 반드시 선행되어야 합니다.
그러나 3D모델링 파일이 있더라도 출력이 불가능한 경우도 있기 때문에
출력 전 파일을 검토하고 수정하는 작업은 필수입니다. (모델링 자가진단 바로가기)

한양3D팩토리는 누적된 제작 경험에 기반한 전문적인 검토를 통해
출력 오류를 사전에 방지하고, 프로젝트 성공률을 높입니다.
이 과정으로 제작 과정에서 발생할 수 있는 불필요한 시간과 비용을 절감할 수 있습니다.

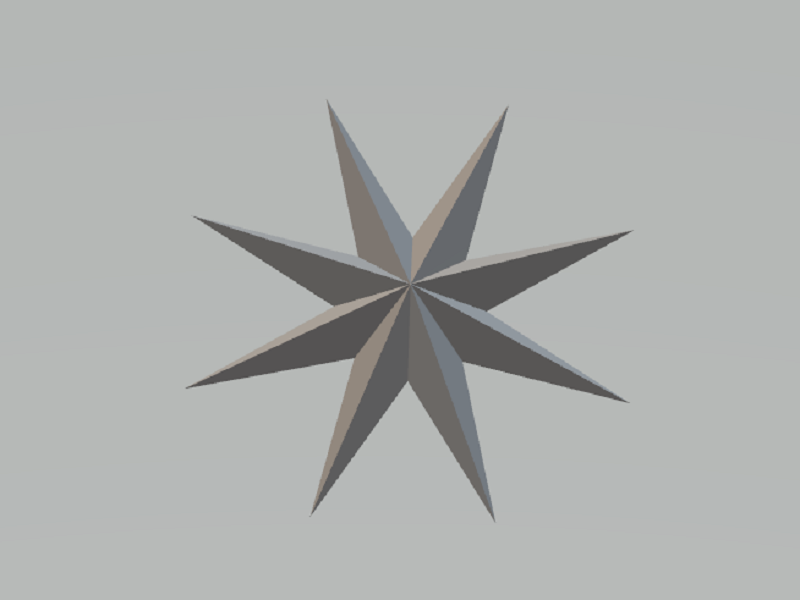

별모형 소품 3D 프린팅 설계 사진



촬영용 소품은 다양한 각도와 빛의 조건에서 사용되기 때문에
어떤 조건에서도 일관된 외관을 유지할 수 있도록 설계해야 합니다.
최적의 디자인을 도출하기 위해 모델링 과정에서 다양한 시뮬레이션을 진행하고,
확정된 3D데이터를 기반으로 3D프린팅을 진행했습니다.



2) 3D프린팅

신경쓸 것이 많은 촬영 현장의 소품 특성상 정밀도와 내구도가 중요했습니다.
따라서 SLS 방식, PA12 소재를 사용하여 3D프린팅을 진행했습니다.
이 공법은 레이저를 사용하여 PA12 분말을 층층이 소결하는 방식으로,
제품의 형상을 더욱 정밀하게 제작할 수 있다는 장점을 가지고 있습니다.
PA12는 신속한 제작이 가능하고 내열성·내구성이 우수하여
촬영 소품 외에도 워킹 목업 제작이나 조립을 필요로 하는 프로토타입에서 주로 사용됩니다.

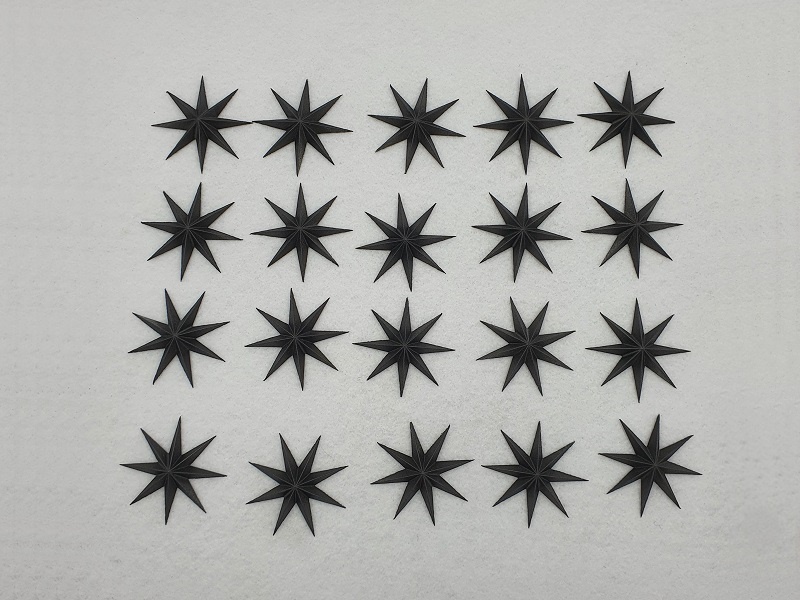

출력 결과물 사진



SLS는 출력 과정에서 소결되지 않은 분말이 출력물 주위에서 지지대 역할을 합니다.
서포트(일반적인 3D 프린팅 과정에서 생기는 지지대)가 따로 필요하지 않아 여러 부품을 하나의 빌드에 넣을 수 있고,
많은 양의 출력물을 한 번에 출력할 수 있으므로 활용성이 매우 좋습니다.
또한, 서포트 제거 과정이 생략되므로 서포트 제거 자국이 표면에 남지 않습니다.

최초 제작된 출력물은 그라파이팅(흑연) 후처리 작업을 진행했습니다.
그라파이팅 작업을 진행하면 표면의 울퉁불퉁한 정도를 개선하고 톤을 정돈할 수 있습니다.
또한, 표면 내마모성이 향상되어 긁힘과 같은 외부 손상으로부터 보호할 뿐만 아니라,
고유한 질감과 광택을 부여하여 완제품에도 무리 없이 사용할 수 있는 상태를 제공합니다.



마치며

SLS방식과 PA12소재를 활용하여 제작된 ‘별모형 소품’은
내구성을 갖추어 반복적인 사용에도 문제없이 사용할 수 있습니다.
또한, 그라파이팅 후처리를 통해 완성도 높은 결과물을 얻을 수 있었습니다.

한양3D팩토리는 의뢰 제품의 특성을 고려하여 적절한 솔루션을 제공하고 있습니다.
홈페이지 우측 상단이나 아래 배너를 통해서 3D 프린팅 상담을 신청하시면  제작 문의 가 가능합니다.
