ABS-Clear란?

이번에 소개해드릴 소재는 ABS-Clear입니다.

ABS-Clear는 SLA 방식의 레진 소재로, 소재가 투명하며 기존 ABS-Like 소재와 비슷한 물성을 가지고 있는 것이 특징입니다.

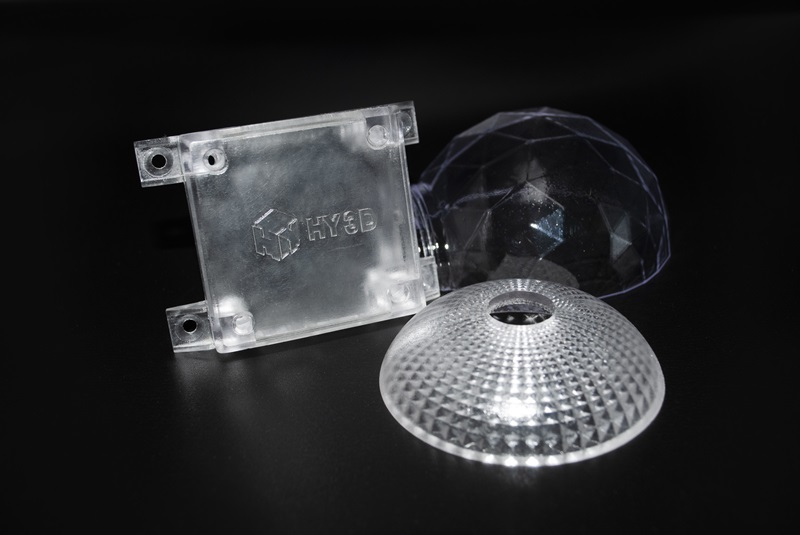

ABS-Clear 예시



SLA 방식의 레진 소재이기 때문에 높은 표면 품질을 가지고 있습니다.
일반적인 ABS보다 후처리가 쉬워 투명도를 조절할 수 있는 점에 더하여,
범용적으로 사용되는 소재이기 때문에 상대적으로 제작 비용이 저렴한 장점이 있습니다.

그럼 본격적으로 ABS-Clear의 특성에 대해 알아보겠습니다.



1) 표면 조도

ABS-Clear 소재는 기본적으로 반투명한 색상으로 제작되며,
사상 작업 등의 후처리를 통해 투명하게 제작됩니다.

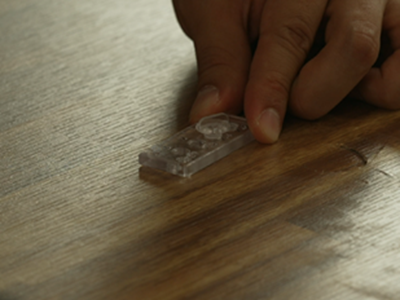

ABS-Clear 표면조도



정밀한 산업용 3D 프린터로 제작했기 때문에 적층면이 잘 보이지 않고 매끈한 질감을 가지고 있으며,
흠집이나 먼지 없이 제품 반대편이 비쳐 보이는 투명한 외관을 확인하실 수 있습니다.



2) 탄성

ABS-Clear는 두께별로 탄성이 달라집니다.
두께가 얇을수록 잘 굽어지고, 반대로 두꺼워질수록 탄성이 감소합니다.
임계치를 넘어가는 힘을 가하면 복원력을 잃고 소재가 깨질 수 있으나,
약간의 탄성이 있기 때문에 간단한 후크형 락 구조나 스냅핏을 설계하시는 데는 문제가 없습니다.

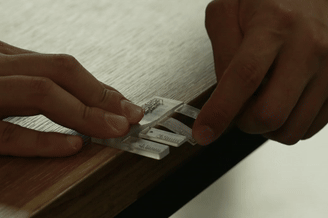

ABS-Clear 탄성 테스트



2mm 이상의 두께에서는 탄성이 낮아져 단단한 물성을 보여주게 됩니다.
설계하시는 제품의 두께에 따라 탄성이 달라진다는 점을 참고하시면 좋을 것 같습니다.



3) 내구성

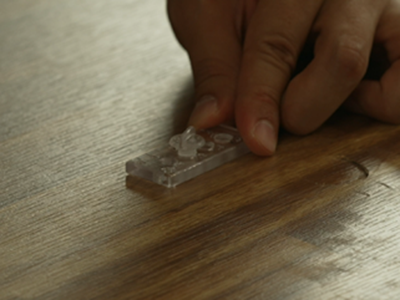

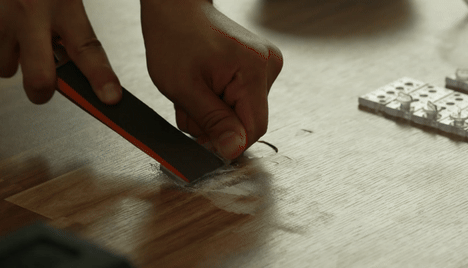

소재의 내구성 테스트를 위해 한 번 갈아보았습니다.
보시는 바와 같이 잘 갈리는 것을 볼 수 있습니다.



ABS-Clear 내구성 테스트



소재가 무르기 때문에 샌딩과 도색 등 후처리를 쉽게 진행할 수 있습니다.
제품의 용도에 맞추어 샌딩을 진행하면 반투명한 연출을 할 수도 있습니다.
이렇게 가공 친화적인 특성 덕분에 전시 목업으로 사랑받는 소재이기도 합니다.



4) 공차

설계하는 제품과 조립 형태에 따라 다르겠지만,
ABS-Clear 소재의 경우 투명도를 위해 후처리 과정을 거치며,
약품 처리로 인해 두꺼워져 설계된 공차보다 뻑뻑할 수 있습니다.
조립 공차는 주로 0.5mm에서 0.6mm 정도가 적당합니다.

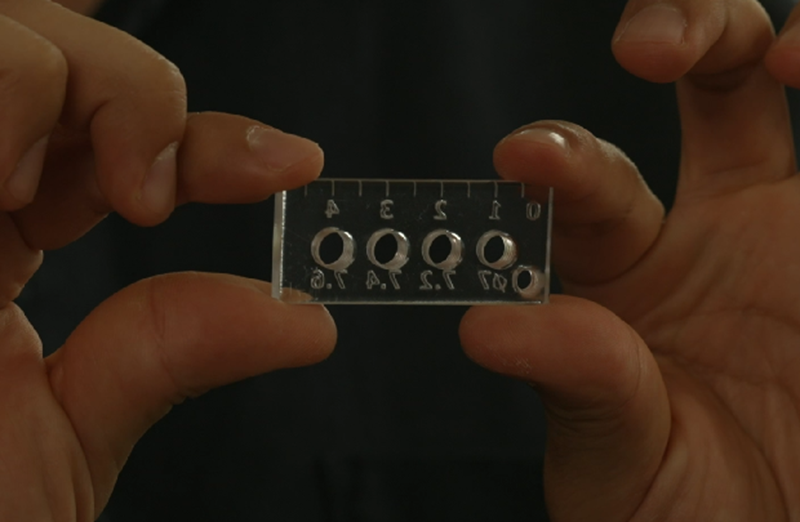

조립공차 0.4mm / 조립공차 0.2mm



0.4mm 공차가 있는 구멍은 끝까지 조립이 되지만,
0.6mm와는 다르게 마지막에 어느 정도 뻑뻑하게 들어가는 것을 보실 수 있습니다.
0.2mm 공차가 있는 구멍은 절반 정도 들어간 이후로는 심하게 뻑뻑해져 끝까지 조립할 수 없었습니다.

5) 내열성

내열성은 어떨까요?
ABS-Clear의 경우 레진을 경화한 플라스틱 소재이기 때문에 약 60도부터 열변형이 일어납니다.

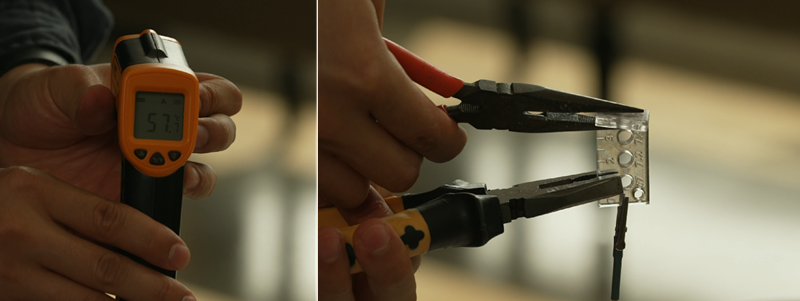

ABS-Clear 내열성 테스트



적외선 온도계로 측정했을 때 60도 정도의 온도로 가열했습니다.
설계된 제품의 두께에 따라 변화량이 다르겠지만,
온도가 조금만 올라도 쉽게 형태 변화가 일어나는 것을 확인하실 수 있습니다.
따라서 실온 환경에서만 사용하시기를 추천드립니다.



6) 후처리

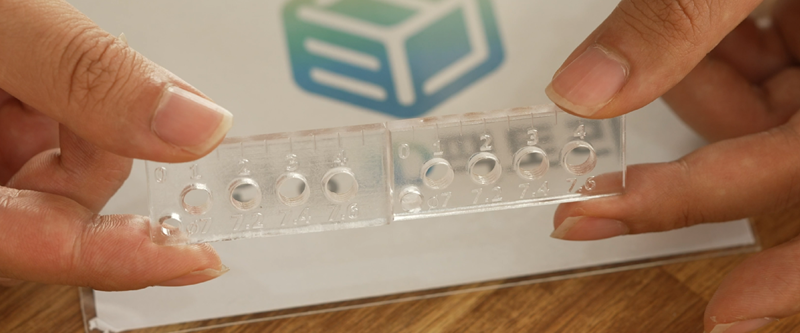

ABS-Clear 투명도 비교



방금 ABS-Clear 소재로 출력한 제품입니다.
해당 제품은 투명 도료를 이용해 투명도를 높이거나,
샌딩 처리를 하여 불투명도를 높일 수 있습니다.



7) 강도

ABS-Clear는 나일론 계열 등의 엔지니어링 소재 대비 강도가 낮은 편입니다.

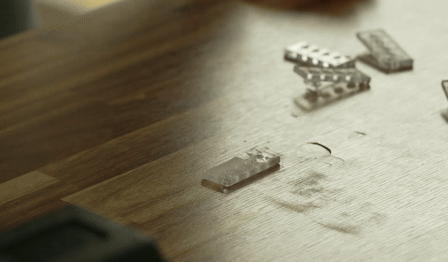

망치로 강한 충격을 가하면 깨지는 것을 확인하실 수 있습니다.



ABS-Clear 강도 테스트



비교적 낮은 강도 탓에 파손 위험성이 있는 제품에는 적합하지 않으나,
그만큼 변형과 후처리가 용이해 높은 표면 퀄리티를 기대할 수 있습니다.
이러한 특성 상 시제품이나 전시용 모형 등으로 사용하기 편리한 소재입니다.



8) 인장력

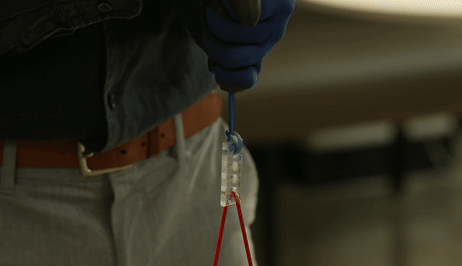

다음으로는 무게추를 들어올리는 인장력 테스트입니다.
해당 샘플은 가로 50mm, 세로 20mm, 두께 5mm로 제작된 실험 샘플입니다.



ABS-Clear 인장력 테스트



20kg 무게추를 걸어보았고, 이 작은 실험 샘플이 이 정도의 무게를 버티는 모습을 확인할 수 있습니다.
