ABS-Somos란?

이번에 소개해드릴 소재는 ABS-Somos Tough입니다.
Somos Tough 소재는 ABS-Like 소재와 동일하게 레진에 레이저를 조사하여 적층시키는 제작 방식입니다.

ABS-Somos 예시

ABS-Somos Tough는 SLA 방식의 레진 소재로서, 기존 ABS-Like 소재에 비해 높은 강도를 가지고 있는 것이 특징입니다.

ABS-Like 소재 보러가기

그럼 본격적으로 ABS-Somos Tough의 특성에 대해 알아보겠습니다.

1) 표면 조도

ABS-Somos Tough 소재는 표면이 회백색의 색감을 띠고 있습니다.

ABS-Somos 표면 조도

정밀한 산업용 3D 프린터로 제작했기 때문에 ABS-Like 소재와 유사하게 적층면이 보이지 않고 매끈한 표면 조도를 가지고 있습니다.

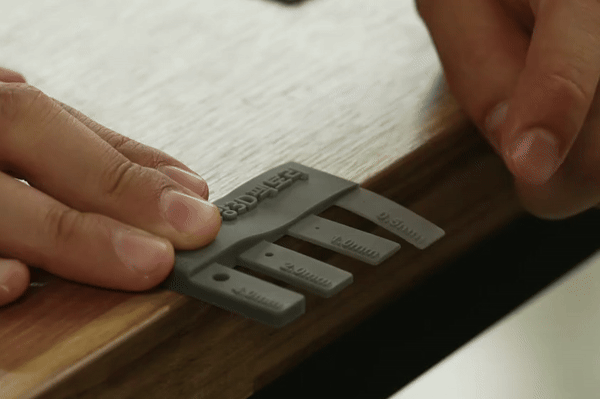

2) 탄성

ABS-Somos Tough의 탄성입니다.
두께별로 탄성이 달라지며 약간의 탄성이 있기 때문에 간단한 후크형 락 구조나 스냅핏을 설계하는 데는 문제가 없지만,
임계치를 넘어가는 힘을 가하면 복원력을 잃고 소재가 깨질 수 있습니다.

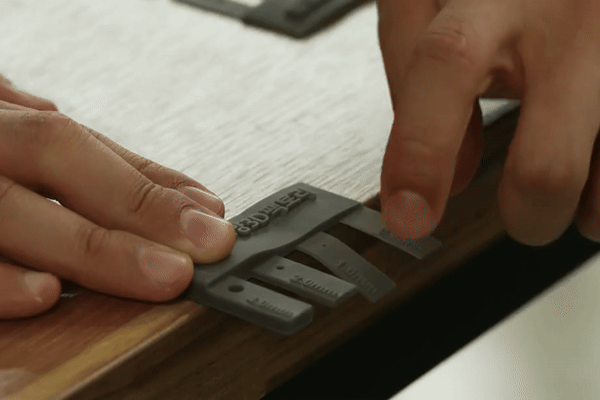

ABS-Somos 0.6mm 탄성 테스트 / ABS-Somos 2mm 탄성 테스트

2mm 이상의 두께에서는 탄성이 낮아져 휨이 발생하지 않습니다.
설계하시는 제품의 두께에 따라 탄성이 달라진다는 점 참고하시면 좋을 것 같습니다.
안정적인 출력을 위해서는 1mm 이상의 형상을 권장드립니다.

3) 내구성

소재의 내구성 테스트를 위해 한번 갈아보았습니다.

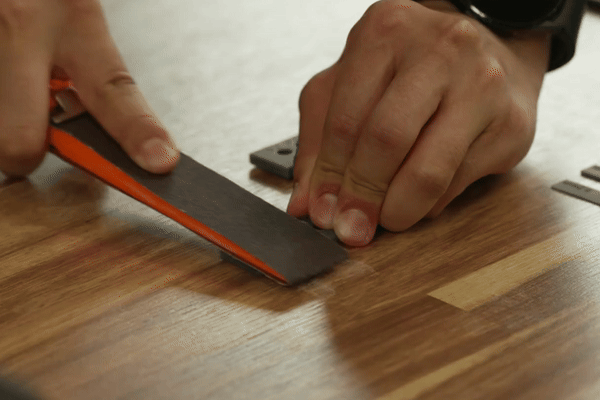

ABS-Somos 내구성 테스트

보시는 바와 같이 잘 갈리는 것을 볼 수 있습니다.
그렇기 때문에 후가공이 쉬우며, 샌딩 이후 도색이 가능한 소재입니다.

4) 내열성

내열성은 어떨까요? 레진 광경화를 통해 제작되었기 때문에 ABS-Like와 마찬가지로 약 60˚C부터 열 변형이 일어납니다.

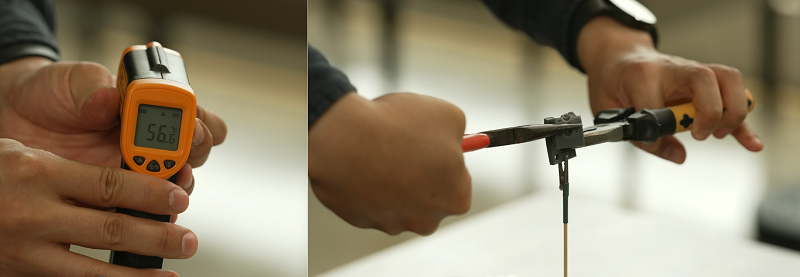

ABS-Somos 내열성 테스트

적외선 온도기로 측정했을 때 60˚C 정도의 온도로 가열했습니다.
ABS-Somos Tough 역시 약한 온도에서도 쉽게 형태 변화가 일어나는 것을 보실 수 있습니다.
따라서 실온 환경에서만 사용하시기를 추천드립니다.

5) 공차

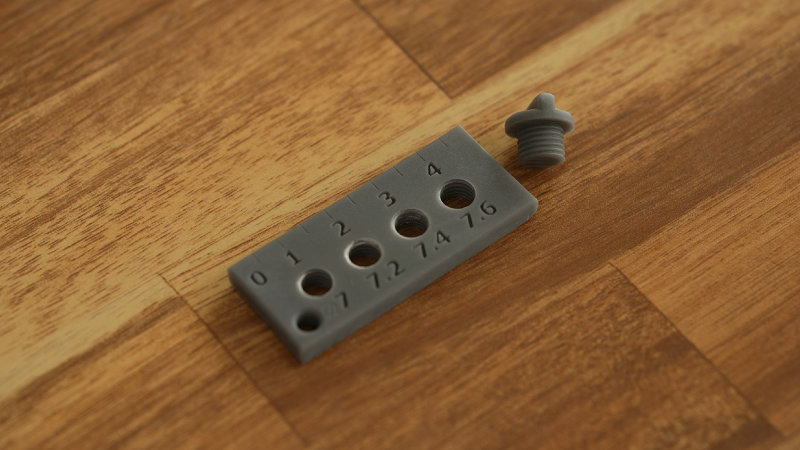

샘플을 이용하여 공차 차이에 따른 조립 느낌을 보여드리겠습니다.
이 샘플은 돌려서 끼웠다 뺄 수 있는 나사와 나사 구멍을 만들고,
각 구멍에 공차를 0.2mm, 0.4mm, 0.6mm씩 주어 제작한 샘플입니다.

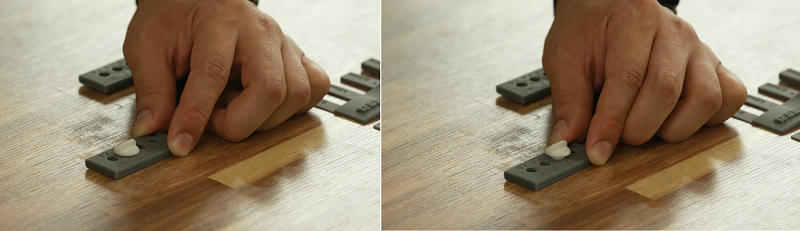

공차 0.4mm / 공차 0.2mm

제품을 개발할 때 조립 공차는 매우 중요합니다.
설계를 처음 하시는 분들이 많이 실수하는 부분이 바로 조립 공차를 주지 않으면 부품 간에 제대로 끼워지지 않는 경우입니다.

ABS-Somos Tough 소재는 치수 정확도가 높아 조립이 필요한 제품에도 주로 사용되고 있는데요,
설계하는 제품과 조립 형태에 따라 다르겠지만, 일반적으로 조립 공차는 0.2mm에서 0.4mm 정도가 적당합니다.
0.2mm 공차가 있는 구멍은 조립이 되지만, 0.4mm와 0.6mm와 다르게 마지막 부분에서 약간 뻑뻑하게 들어갑니다.
공차를 따로 설정하지 않은 구멍에서는 매우 뻑뻑해져서 끝까지 조립할 수 없었습니다.

6) 강도

ABS-Somos Tough 소재는 ABS-Like 소재에 비해 강도가 높은 소재입니다.
망치로 충격을 가해도 깨지지 않는 것을 확인하실 수 있습니다.

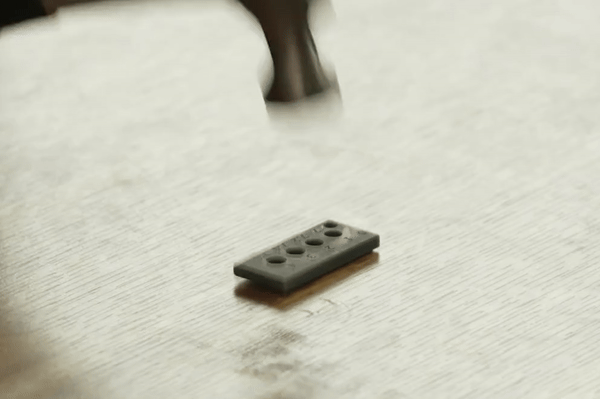

ABS-Somos 강도 테스트

7) 인장력

다음으로는 무게추를 들어올리는 인장력 테스트입니다.
해당 샘플은 가로 50mm, 세로 20mm, 두께 5mm로 제작된 실험 샘플입니다.
와이어를 통해 20kg의 무게추를 걸어보았고,
이 조그마한 실험 샘플이 이 정도의 무게를 버티는 모습을 확인할 수 있습니다.

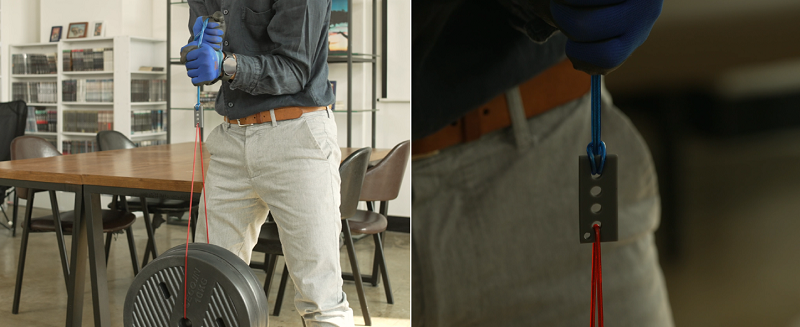

ABS-Somos 인장력 테스트

마치며

지금까지 3D 프린팅의 대표 소재인 ABS-Somos Tough 소재에 대해 살펴봤습니다.
표면 조도가 좋은 ABS LIKE 소재와 강도가 뛰어난 PA12 소재의 장점이 합쳐져 매끄러우며 단단한 소재입니다.
따라서 PA12 소재의 표면 질감이나 두께에 따른 유연성이 아쉬웠던 분들에게 추천 드립니다.
ABS-Somos Tough는 시제품 제작, 모형 제작, 부품 제작 등의 목적으로 다양한 산업에서 활용되고 있습니다.
