통신 기계 하우징

작성자 관리자 날짜 2022-01-18 18:16:58 조회수 292

기계 / 산업
♦ 용  도 : 통신 기계 하우징
♦ 제조방식 : CNC
♦ 중점사항 : 박스 형태 하우징 가공

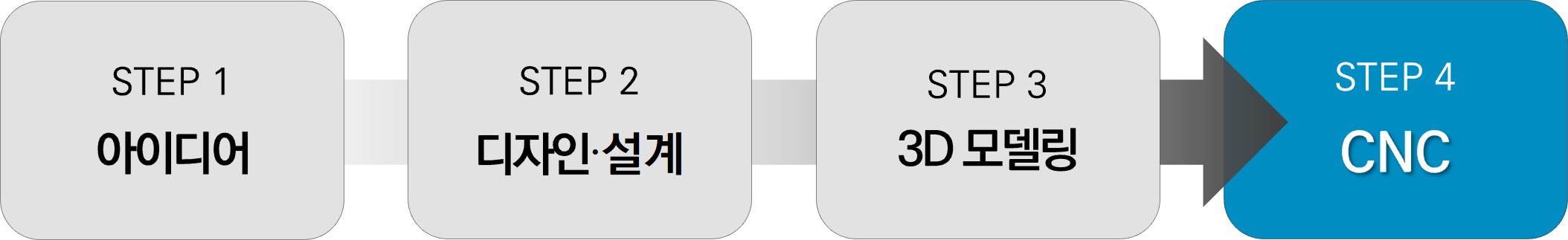

♦ 프로세스





최종 제품

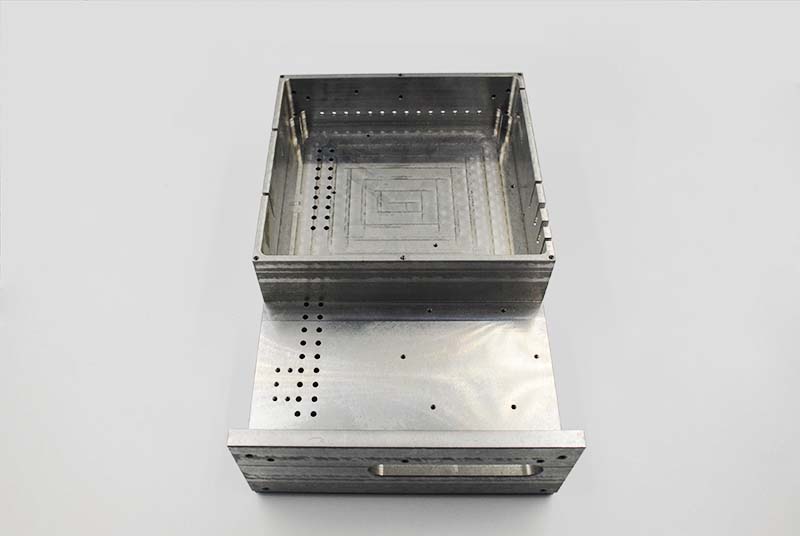

하우징 최종 사진


통신 기기가 들어갈 하우징을 제작했습니다.
알루미늄 소재로 제작했으며, CNC 방식으로 가공했습니다.



알루미늄 소재 사용

본 제품에 사용된 알루미늄은 CNC에서 가장 많이 사용되는 재료 중 하나입니다.
다른 금속에 비해 상대적으로 가공이 용이하여 다양한 산업에서 사용되고 있는데,
제조 산업의 대표격인 자동차, 의료, 우주 항공 산업 등이 이에 포함되어 있습니다.

가공성이 높은 이유는 알루미늄이 부드럽고 가벼우면서 내구성이 높기 때문입니다.
정밀한 가공이 가능하여 디자인적 요소가 중요한 제품에도 사용할 수 있습니다.

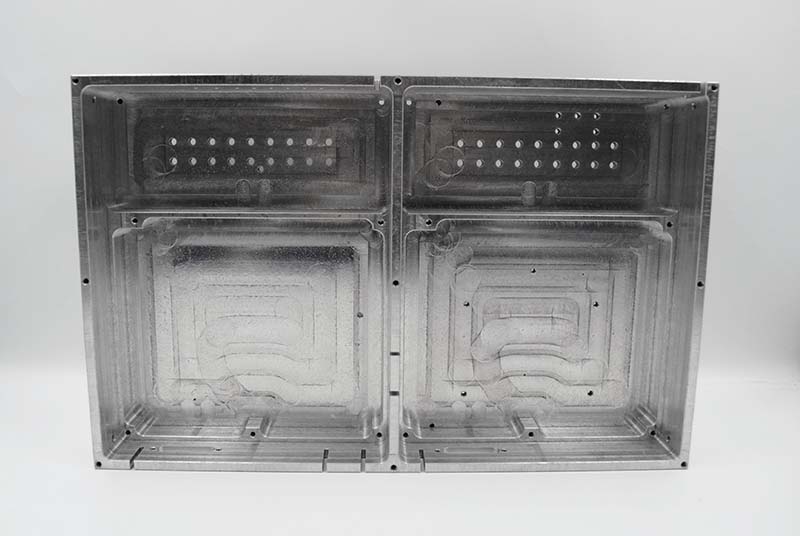

하우징 하단

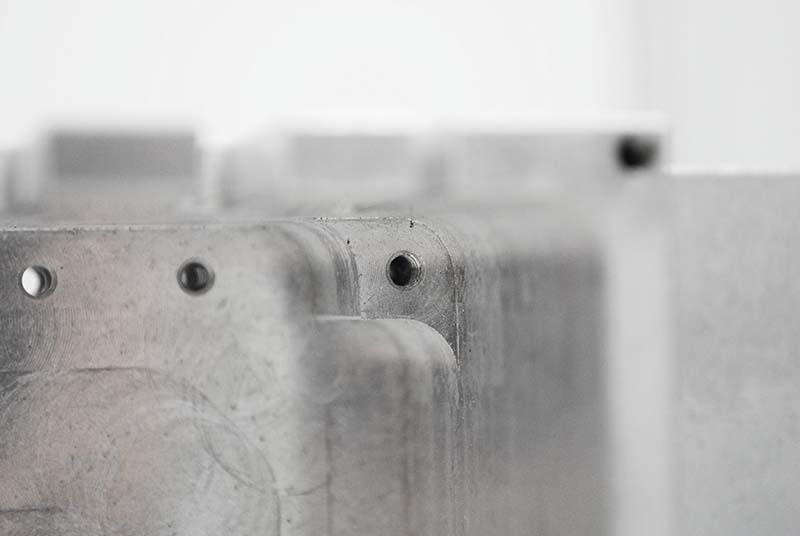

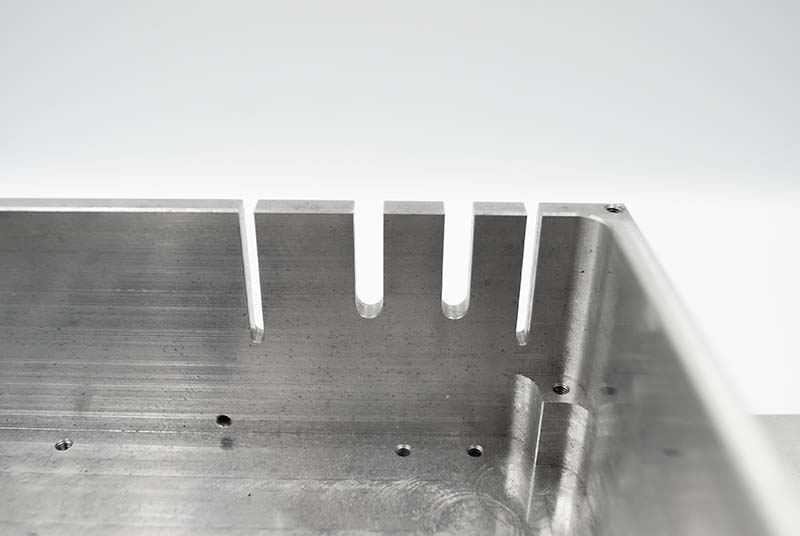

하우징 옆면


본 하우징은 하단에서 봤을 때 내부가 비어있어 박스 두 개를 붙여놓은 것 같은 형상입니다
다축 가공기를 이용하여 내부 가공과 옆면 가공을 진행했습니다.

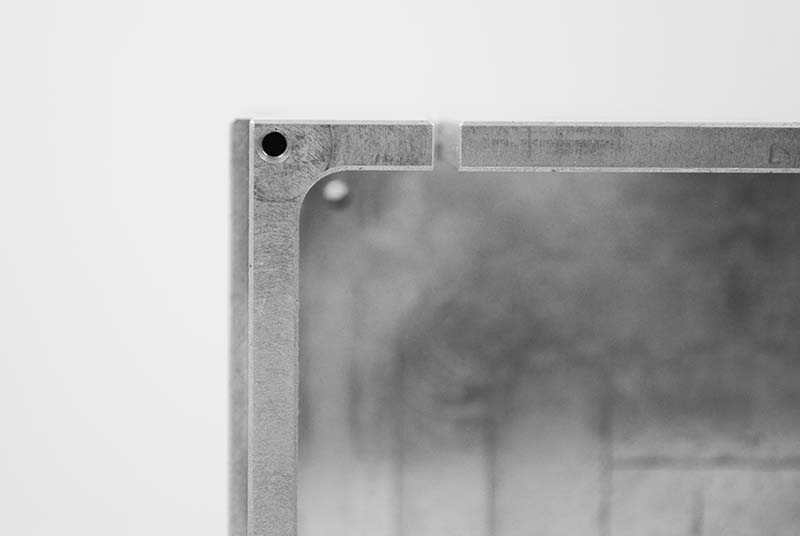

하우징 모서리



이처럼 박스 형태의 하우징을 제작할 경우, 안쪽 모서리는 직각으로 가공할 수 없다는 점을 참고해야 합니다.
CNC는 엔드밀이 둥글게 회전하면서 금속을 깎아내는 가공 방식입니다.
원통형으로 회전하는 CNC 특성 상 하우징 내부의 모서리들은 둥글게 가공하였습니다

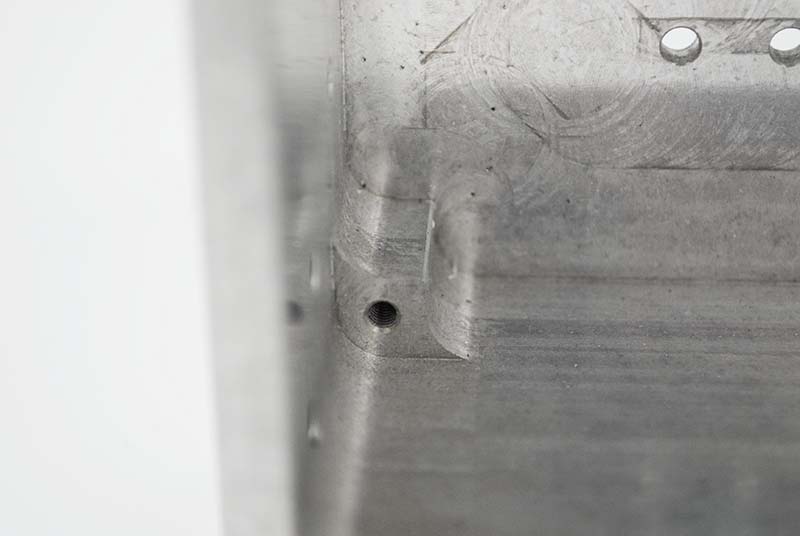

나사산 가공


하우징 내부 바닥에 면과 면이 만나는 곳에는 하우징 설치 및 고정을 위한 나사산을 가공했습니다.
바닥의 높이와 차이가 있어야 했기 때문에 나사산의 높이 만큼 가공한 뒤,
나사산 구역을 제외한 바닥면을 밀링했습니다.




마치며

제품 형상에서 추가 가공이 필요한 부분은 추가로 가공을 진행하여 완성했습니다.
본 제품은 통신 기계의 하우징으로 사용될 예정입니다.


한양3D팩토리는 CNC를 비롯하여 다양한 제품 제작 전문 서비스를 제공하고 있습니다.
홈페이지 우측 상단이나 아래 배너에서   제작문의   버튼을 누르시면, 빠른 문의 가능합니다.
