최종 제품


핸드폰 케이스 목업

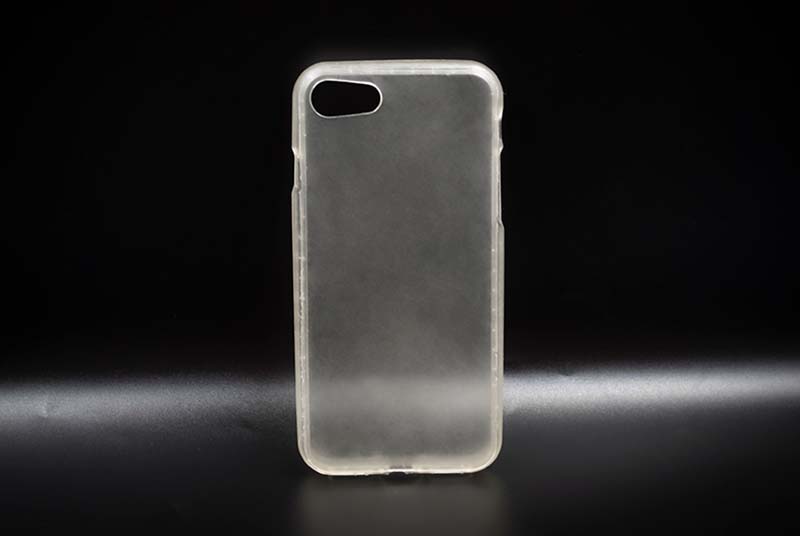

3D프린팅으로 출력한 최종 제품 사진입니다.
실리콘 소재로 핸드폰 케이스 목업을 제작했습니다.
케이스 개발 과정에서 사용되는 목업으로, 1ea 소량 제작을 진행했습니다.




실리콘 소재의 3D프린팅

케이스 제작을 위해 실리콘 3D프린터를 사용했습니다.
쉽게 장착, 탈착할 수 있는 핸드폰 케이스를 원하셨기 때문에 탄성이 큰 실리콘으로 제작하게 되었습니다.
일반적으로 3D프린팅에는 플라스틱 재료가 가장 흔하게 사용되고 있지만, 실리콘 소재로도 3D프린팅이 가능합니다.


1)형태

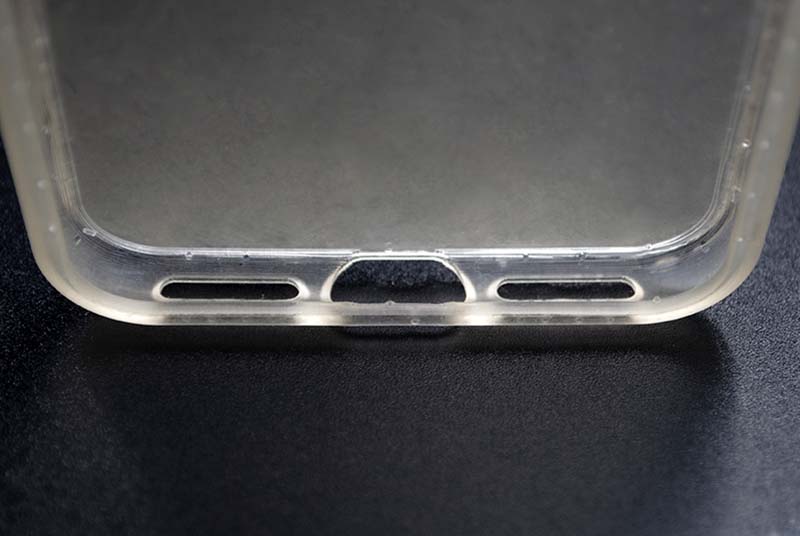

본 제품은 핸드폰의 버튼 위치에 맞게 구멍이 뚫려있습니다.
핸드폰을 감싸주기 위해 옆면이 둥근 형태를 하고 있어 서포터와 함께 출력했습니다.

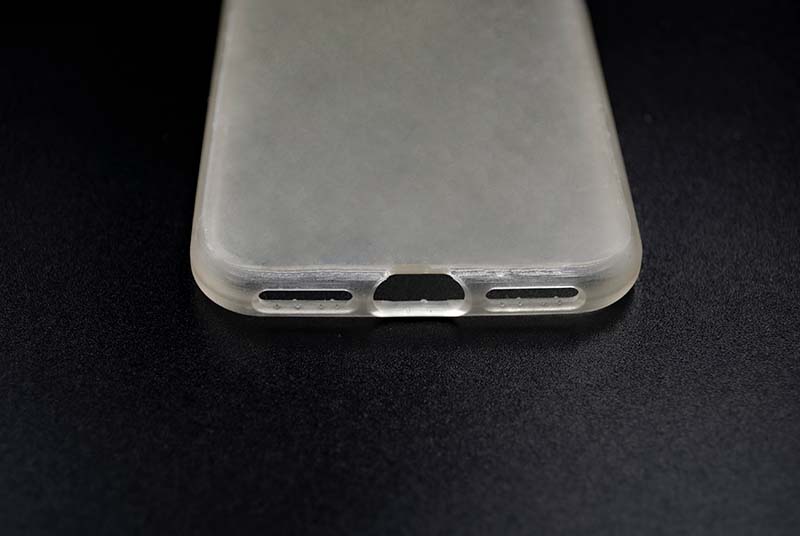

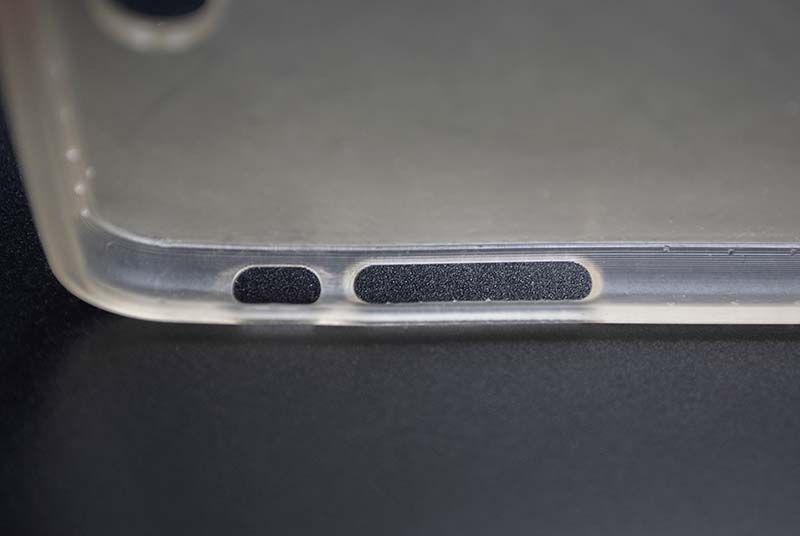

출력물 상세 사진

2) 색상

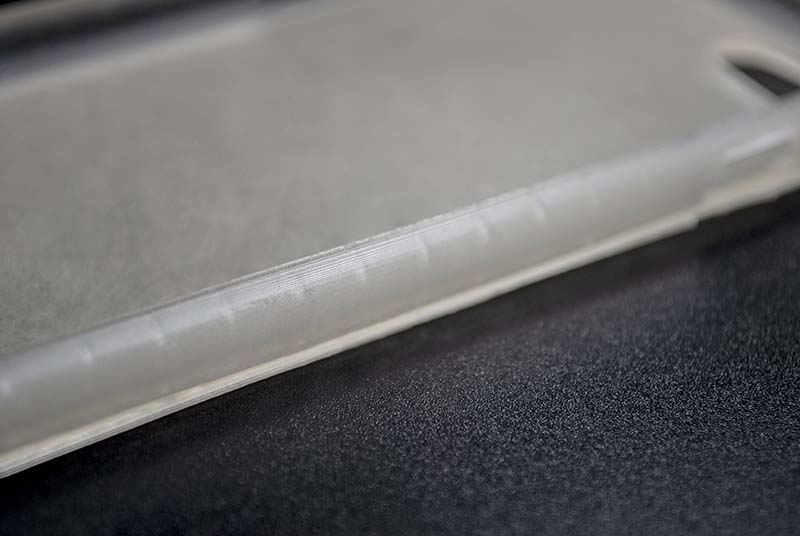

실리콘 색상 상세 사진

실리콘 소재는 살짝 불투명한 수준으로 출력이 가능합니다.
색상은 사진에 보이는 것처럼 어두운 노란빛을 띄고 있습니다.

3) 탄성

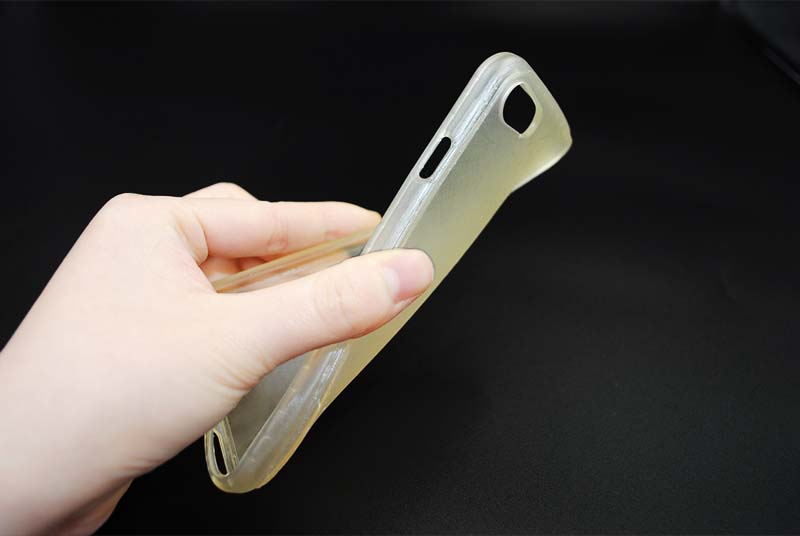

실리콘 소재 탄성 실험

실리콘 소재는 ‘탄성’이라는 특징이 있습니다.
위 사진처럼 힘을 주면 구부러지고, 시간이 지나면 원래대로 돌아오는 성질을 가졌습니다.
이러한 특성 때문에 변형이 필요한 제품에 적합합니다.

이번 출력물의 경우 한양3D팩토리에서 다루고 있는 실리콘 소재 2개 중,
조금 더 단단한 Flexible(플렉시블)을 이용하여 제작했습니다.
Flexible(플렉시블)은 부드러운 정도와 단단한 정도가 적절한 균형을 이루고 있어 반복적인 변형에도 유연하게 본 모습으로 돌아옵니다.
그 덕분에 본 출력물은 만졌을 때 전체적으로 부드러운 느낌이 있지만, 충격에도 쉽게 흐물거리지 않고 본 모습을 유지했습니다.




목적에 따라 경도 선택 가능

앞서 말씀드렸듯이 한양3D팩토리는 ① Flexible(플렉시블)과 ② Elastic(엘라스틱) 두 가지 실리콘 소재를 다루고 있습니다.
소재 선택지가 여러 개이기 때문에 제작하시는 제품 목적에 맞게 선택할 수 있습니다.
두 실리콘의 가장 큰 차이점은 경도입니다.

① Flexible 80A (플렉시블)

② Elastic 50A (엘라스틱)

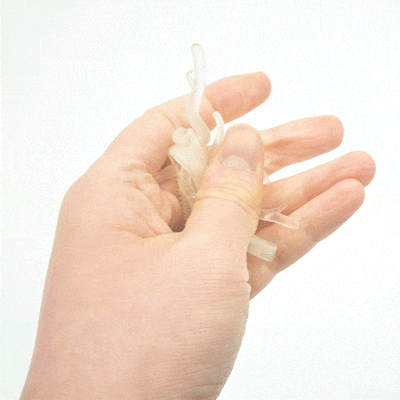

① Flexible(플렉시블)은 실리콘 소재 중에서도 단단한 편에 속하는 소재입니다.
3D프린팅 FDM 방식에 사용하는 TPU 소재와 유사한 성질을 가지고 있습니다.
사람의 연골이나 발목 인대를 대신하기 적합하며 *개스킷이나 마스크에도 사용되고 있습니다.

*개스킷: 가스나 물이 새지 않게 하는 패킹

② 엘라스틱과 비교했을 때는 단단한 점이 특징입니다.
약한 충격에는 거의 변형되지 않는 정도로 단단하며,
쉽게 설명드리면 하리보 젤리 정도의 경도라고 할 수 있겠습니다.

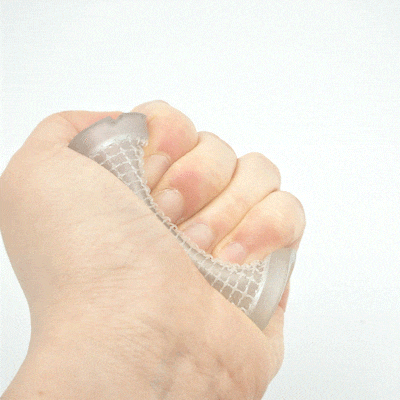

② Elastic(엘라스틱)은 실리콘으로 제작되는 일반적인 시제품에 적합한 소재입니다.
손에 조금만 힘을 줘도 모양을 변형할 수 있는 소재로, ‘말랑말랑하다’는 표현이 적합합니다.
구부리고 늘리는 충격에 강하여 찢기지 않고 원 상태를 유지할 수 있습니다.
이러한 특징을 바탕으로 의학·공학 기계를 비롯하여 사람이 착용할 수 있는 고글이나 신발 같은 일상 용품에도 사용되고 있습니다.

① 플렉시블과 비교했을 때 더 말랑말랑하고, 본 모습을 되찾는 시간이 아주 빠른 것이 특징입니다.
강한 충격에도 바로 원 모습을 되찾는 것을 이미지로 확인하실 수 있습니다.
플렉시블이 하리보 정도의 단단함이라면, 엘라스틱은 마이구미 정도의 말랑함이라고 할 수 있겠습니다.

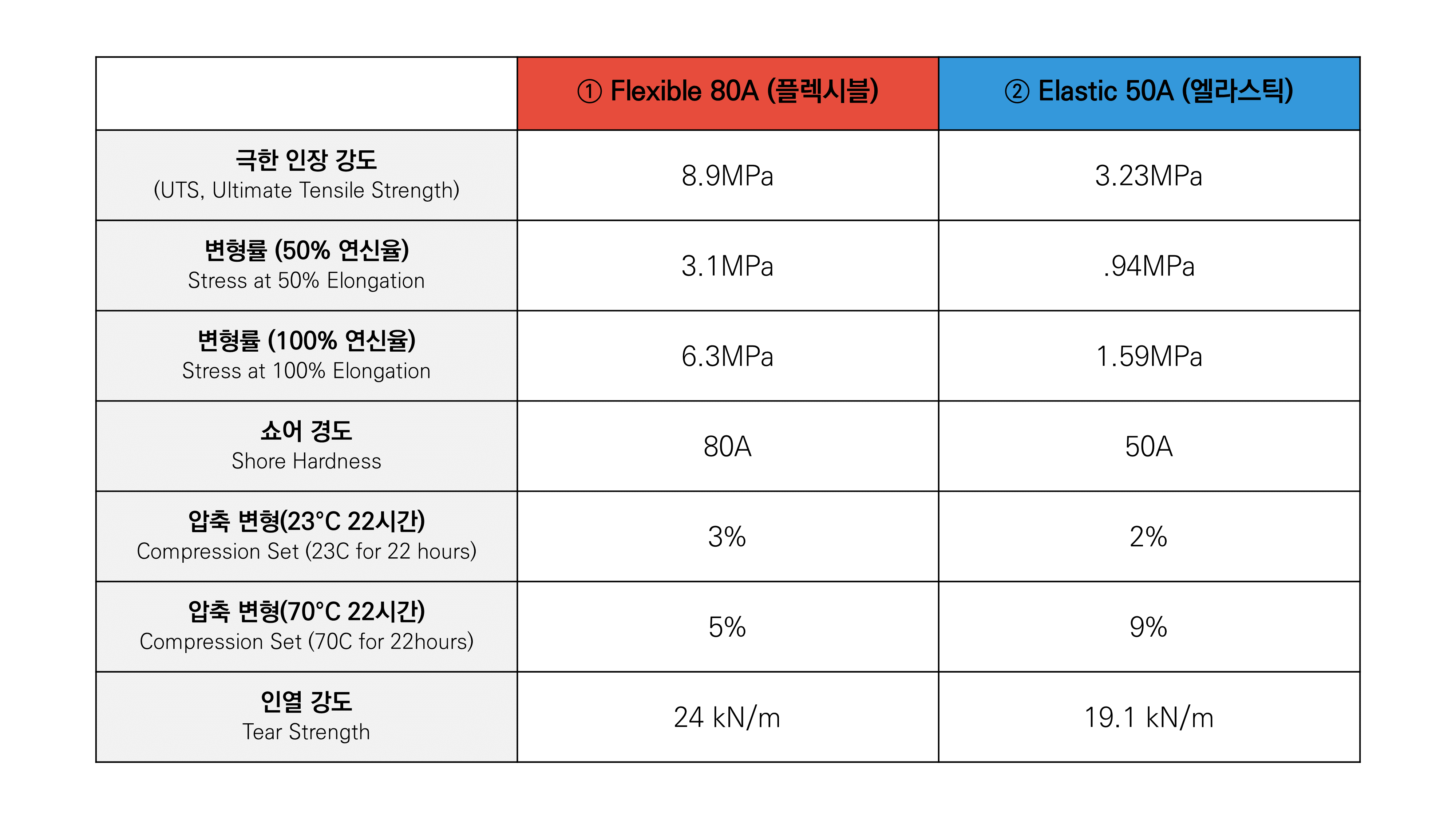

더 자세한 내용은 아래 물성표를 참고 부탁드립니다.
재료 속성은 부품 형상, 인쇄 방향, 인쇄 설정 및 온도에 따라 조금씩 차이가 날 수 있습니다.

마치며

실리콘이라는 특수 소재를 사용하여 제품 기능에 적합한 시제품을 제작할 수 있었습니다.
본 시제품은 핸드폰 케이스 개발 과정에서 사용될 예정입니다.
